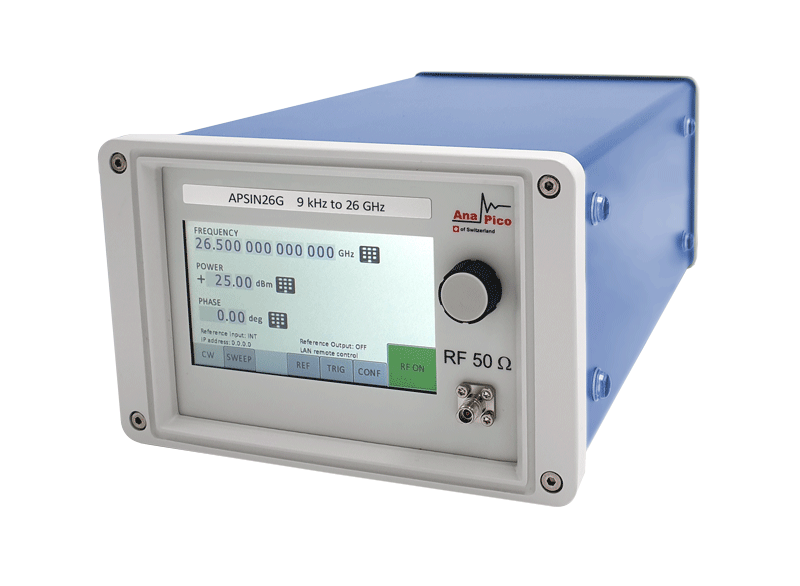

APSINxxG系列微波模拟信号发生器—输出可达26GHz
AnaPico微波模拟信号发生器产品型号:
主机型号 | 频率输出范围(标准) | 频率输出范围(选件) |
APSIN06G | 9kHz ~ 6GHz | |
APSIN12G | 100kHz~12GHz | 9kHz ~ 12GHz |
APSIN20G | 100kHz ~ 20GHz(20.5GHz可设) | 9kHz ~ 20GHz |
APSIN26G | 100kHz ~ 26GHz(30GHz可设) | 9kHz ~ 26GHz |
APSINxxG系列微波模拟信号发生器主要特征:
采用超稳定的温度补偿频率参考 (OCXO) 运行,以确保极良好的频率稳定度
具有0.001Hz频率分辨率和极低的相位噪声(1GHz载波:-130dBc/Hz@100kHz)
非常好的信号纯度,非谐波杂散低至-80dBc
宽广且的输出功率范围
完整的调制功能,例如AM、FM,PM,脉冲和脉冲码型等以及多种调制复合输出
30µs的高速切换(频率和幅度)
扫描,触发功能和灵活的外部参考频率(介于1至250 MHz之间)
低功耗:可选用内置电池供电或允许在户外现场应用中将电池移动电源用于直流电源供电
各种机箱外壳形式:便携式/台式,19英寸机架安装式等
本地前面板触摸屏操作,USB,以太网和可选的GPIB通信端口,以及使用GUI软件或ATE命令,由PC操控的本地或远程操作(SCPI1999)
APSINxxG系列射频和微波信号发生器适用于实验室,生产车间和室外领域的许多应用:
作为通用便携式RF信号源,用于电子,无线,卫星模块和系统的严格测试
理想的ADC时钟
低相位噪声本振
EMC / EMI测试
服务,维护和验证
信号模拟(雷达,模拟调制的无线电,无线和卫星,航空航天与国防等)
特别是用于系统集成的19英寸机架安装版本
主要技术规格:
参数 | Min | Type | Max | 备注 |
频率范围 | 100kHz | 26GHz | ||
9kHz | 26GHz | 选件9k | ||
频率分辨率 | 0.001Hz | |||
相位分辨率 | 0.01度 | |||
功率范围 | -20dBm | +15dBm | ||
-20dBm | +25dBm | 选件HP | ||
-90dBm | +22dBm | 选件PE3+HP | ||
功率分辨率 | 0.01dB | |||
频率/幅度切换时间 | 500μs | |||
30μs | 选件FS | |||
SSB相位噪声@500MHz | ||||
@10Hz | -74dBc/Hz | |||
@1kHz | -126dBc/Hz | |||
@100kHz | -137dBc/Hz | |||
SSB相位噪声@4GHz | ||||
@10Hz | -68dBc/Hz | |||
@1kHz | -108dBc/Hz | |||
@100kHz | -119dBc/Hz | |||
SSB相位噪声@20GHz | ||||
@10Hz | -51dBc/Hz | |||
@1kHz | -91dBc/Hz | |||
@100kHz | -104dBc/Hz | |||
噪底@10GHz | -140dBm | |||
谐波 | -40dBc | -30dBc | ||
非谐波杂散 | -80dBc | -45dBc | ||
调制 | 扫描、AM、FM、PM、脉冲和脉冲码型等,多种调制复合 | |||
脉冲上升/下降时间 | 5ns | |||
脉冲宽度 | 30ns | 5s | ||
扫描步进时间 | 40μs | 19998s | 选件FS | |
尺寸 (W x L x H), 重量 | 173.6 x 261.7 x 116.9 mm [6.83 x 10.30 x 4.60 in], 2.5 kg |
