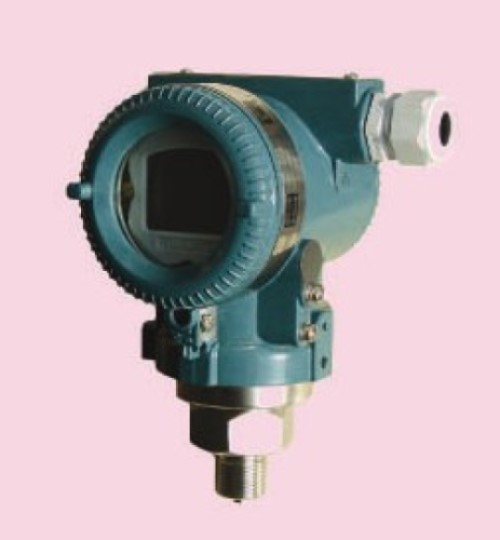

XBK20D智能型压力变送器
XBK20D智能型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。
产品特点：
具有反向极性和限流保护；激光调阻温度补偿，范围宽，抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定；独特显示表头设计，可以选配模拟、数字显示表头；零点和满量程可通过手操器调节，量程迁移范围宽。
技术参数：
| 测量介质气体、液体、油等与316兼容的介质测量形式及范围表压（G）---*大(0～120)MPa,*小(0～1)KPa绝压（A）---*大(0～120)MPa, *小 (0～10)KPa负压（B）---*大(-0.1～40)MPa,*小(-0.2～0.2 )KPa精度等级：0.1、0.25过载能力：量程的2～5倍长期稳定性：小于0.25%FS/年供电电源：15～36VDC（标定电压24VDC）输出信号：(4～20)mA（二线制）+HART通讯显示方式：4位LCD显示操作方式：自带2位轻触摸按键零点量程迁移直接通过按键对零点、量程进行迁移工作温度：（-40～80）℃ 补偿温度：（-20～70）℃过程连接：M20×1.5外螺纹或用户注明隔离膜片材料：1Cr18Ni9Ti外壳材料：合金铝防护等级：IP65 |
零点和量程调节:
变送器的零点和量程调节可以通过变送器本身的按键进行现场调节；也可以通过手持终端远程调节。具体方法是：加零点压力并稳定后，同时按住Z和S键（Z为零点调节，S为量程调节）5秒钟松开，按Z键2秒调节零点，加满程压力并稳定后，按S键2秒调节满程。注：零点校准调节范围为压力量程的±8%，量程校准范围为压力量程的30%～****，连续可调。调节完毕后，盖好密封盖并拧紧。
产品选型
XBK20D口口E口A口C口D口R口智能型压力变送器 | ||||||||
XBK20D | 智能型压力变送器 | |||||||
口 | 测量形式（注明量程） | |||||||
G、表压 A、**压力 B、密封压力（注明参考压力值） | ||||||||
口 | 膜片材料 | |||||||
K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容 | ||||||||
E口 | 输出信号 | |||||||
1、二线制(4～20)mA 2、HART协议输出 3、1-5V低功耗 4、其它注明 | ||||||||
A口 | 精度 | |||||||
1、0.1 2、0.25 | ||||||||
C口 | 过程连接方式 | |||||||
1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/24、齐平膜 5、其它注明 | ||||||||
D口 | 显示方式 | |||||||
1、 无显示（默认） 2、0～****线性指示 3、LCD数字量程显示（液晶） 4、LCD数字0～****显示（液晶） 5、LED数字0～****显示（数码管） | ||||||||
R口 | 其它 | |||||||
1、本安型 2、隔爆型 3、阻尼 4、用户约定 | ||||||||
远程通讯示意图
