SIMATIC ET 200SP 基本单元 6ES7193-6BP00-0BA0

SIMATIC ET 200SP 基本单元 6ES7193-6BP00-0BA0

SIMATIC ET 200SP 基本单元 6ES7193-6BP00-0BA0

SIMATIC ET 200SP 基本单元 6ES7193-6BP00-0BA0

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

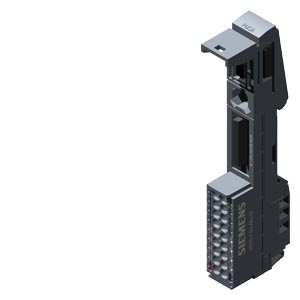

SIMATIC ET 200SP， 基础单元 BU15-P16+A0+2B， 类型 A0 的基础单元， 直插式端子， 不带 AUX 端子， 已向左桥接， 宽x高：15x 117mm

可持续性

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

12.1 x 4.1 x 2.9厘米

净重

0.048公斤
