S7-1200 信号模块 通信 CB 1241 RS485 通讯板 6ES7241-1CH30-1XB0

S7-1200 信号模块 通信 CB 1241 RS485 通讯板 6ES7241-1CH30-1XB0

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

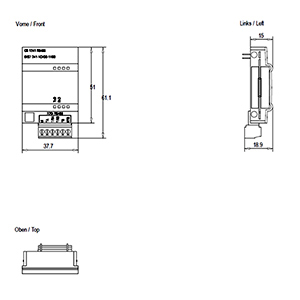

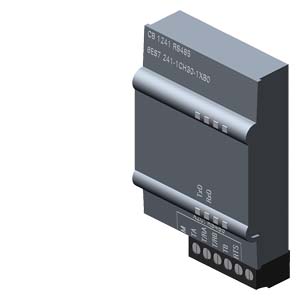

SIMATIC S7-1200，通信板 CB 1241，RS-485，接线盒，支持自由端口

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

8.00 x 5.00 x 2.7厘米

净重

0.031公斤

 在工控系统的组建中，模块的选择是一个非常重要的环节，而博途系统的模块选择，对于初学者来说，更是容易被PM与PS模块弄糊涂，那么到底PM模块与PS模块是什么?两者又有什么区别呢?

  当CPU不足以为右边模块提供功率时，必须用PS模块，具体可在1500博途组态中查看。

  系统模块 (PS)连接到背板总线(U 型连接器)，仅用于提供内部所需的系统电压， 可为部分模块电子元件和 LED 供电。 CPU 或接口模块未连接 24 VDC 负载模块模块时，也可使用系统模块为其供电。在 CPU/接口模块右侧的插槽(模块段)中，Zui多可以插入两个系统模块 (PS)。

  负载模块模块 (PM)为模块的输入/输出电路以及设备的传感器和执行器(如果已安装)供电。在通过系统模块为背板总线提供电压时，也可用于为 CPU/接口模块提供 24 VDC 电压。

  负载模块模块可安装在“S7-1500 安装导轨”上，但不需要连接到背板总线。

  当 CPU/接口模块提供给背板总线的电量不足以为所连接的所有模块供电时，需要使用系统模块 (PS)。 也可以使用 120/230 VAC 的系统模块，通过背板总线为 CPU/接口模块供电。随后就无需为 CPU 提供 24 VDC 电压。

  是否需要额外系统模块取决于所用模块的功耗。 由 CPU/接口模块和系统模块提供的功率必须大于 I/O 模块所需的功率。

  通过负载模块模块通过 CPU/接口模块馈电通常可满足中小型硬件配置的需要。所连接模块的功耗不能超过由 CPU/接口模块提供的功率。

  大型配置单独通过 CPU背板总线供电已不能满足需求，需要安装额外的系统模块。系统模块和 CPU/接口模块向背板总线供电。提供的总功率是两种方式提供的功率之和。

  对于配置模块少，可以只用负载模块，其是必需的，配置模块多时再增加系统模块。

  ，PM模块和PS模块是由很大区别的，大家在选型时一定要根据系统的要求进行详细的电流分配，再根据电流分配值进行模块的选择。
