SIMATIC S7-1500 紧凑型 CPU CPU 1511C-1PN代理商

SIMATIC S7-1500 紧凑型 CPU CPU 1511C-1PN代理商

SIMATIC S7-1500 紧凑型 CPU CPU 1511C-1PN代理商

SIMATIC S7-1500 紧凑型 CPU CPU 1511C-1PN代理商

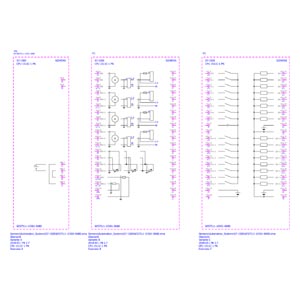

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

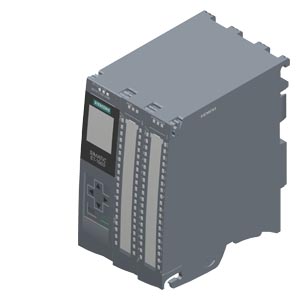

SIMATIC S7-1500 紧凑型 CPU CPU 1511C-1PN，中央处理器，带工作内存，175 KB 用于程序，1 MB 数据，16 个数字输入，16 个数字输出，5 个模拟输入，2 个模拟输出，6 个高速计数器，4 个高速输出（PTO/PWM/频率输出 1）。接口：PROFINET IRT，配备2端口开关，60 NS位性能，包括前置插头推入式，需SIMATIC存储卡

显示更少

生命周期状态

逐步淘汰公告

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

23.8 x 18.9 x 17.2 厘米

净重

1.229公斤

西门子CPU代理商  西门子CPU模块代理商  西门子CPU 控制器代理商  西门子S7-1500CPU代理商  西门子S7-1500中央处理单元 冗余 CPU代理商

西门子S7-1500 冗余CPU代理商  西门子SIMATIC S7-1500R代理商  西门子冗余 CPU代理商  冗余 CPU CPU 1513R-1 PN代理商

西门子S7-300CPU代理商   西门子S7-200CPU代理商     SIEMENS代理商

西门子S7-400 CPU代理商  西门子S7-1200CPU代理商  西门子S7-200 SMART CPU代理商  西门子ET200CPU代理商  西门子S7-1200 G2 CPU代理商

S7-1200 G2 CPU西门子CPU 1212C代理商  CPU 1212FC模块代理商  CPU 1214C模块代理商  CPU 1214FC模块S7-1200 G2代理商

西门子交换机代理商  西门子XB116 非管理型 IE 交换机代理商    西门子SCALANCE XC116非管理型 IE 交换机代理商  CPU 1216模块参数

西门子扩展模块6ES7532-5NB00-0AB0

西门子扩展模块6ES7532-5HD00-0AB0

西门子扩展模块6ES7531-7NF10-0AB0

西门子扩展模块D00-0AB0

西门子扩展模块6ES7531-7KF00-0AB0

西门子扩展模块E00-0AB0

西门子PLC扩展模块6ES7532-5HF00-0AB0

西门子PLC扩展模块6ES7532-5NB00-0AB0  SIMATIC

西门子PLC扩展模块6ES7532-5HD00-0AB0

西门子PLC扩展模块6ES7531-7NF10-0AB0

西门子PLC扩展模块D00-0AB0

西门子PLC扩展模块6ES7531-7KF00-0AB0

西门子PLC扩展模块E00-0AB0

西门子S7-1500存储卡6ES7954-8LC04-0AA0

西门子S7-1500存储卡6ES7954-8LE04-0AA0

西门子S7-1500存储卡6ES7954-8LF04-0AA0

西门子S7-1500存储卡6ES7954-8LL04-0AA0

在工作现场，经常会用到通讯与其它设备交互信息，而通讯必然会需要效验。而初学者学习MODBUS RTU的时候往往会纠结这个CRC效验程序如何编写?

CRC效验程序相对来说比较繁琐，大家可以收藏好这个程序(使用200SMART PLC)，加以理解，需要的时候调用此程序即可。

那我们来看CRC效验的步骤，严格按照步骤来写程序即可：

1、 设置CRC存储器为16#FFFF。

2、 把第一个参与校验的8位数与CRC的低八位进行异或运算结果仍存与CRC。

3、 把CRC右移一位，Zui高位补0，检查Zui低位b0位。

4、 若b0=0,CRC不变，若b0=1, CRC与16#A001进行异或运算，结果仍存与CRC。

5、 重复3、4两步，直到右移8次，这样第一个八位数就进行处理了结果仍然存于CRC。

6、 重复2-5步，处理第二个八位数。

【程序结构描述】

1、西门子S7-200SMART系列PLC的程序结构分为主程序、子程序、中断程序。此程序用“MAIN”程序调用“CRC效验程序”子程序

定义子程序变量表：如图1-0

子程序变量表定义图1-0

案例源程序下载，请看文末

(1)“CRC效验程序”子程序，初始化存储器，并把16#FFFF装载到CRC寄存器中(定义AC0为CRC寄存器)。并利用FOR语句循环，循环的次数由LW4决定。程序如图1-1所示

图1-1初始化存储器

(2)取第一个地址与CRC寄存器做异或运算。并利用FOR语句循环，循环的次数为8，因为一个字节的数据是8个位。程序如图1-2所示

图1-2异或运算

案例源程序下载，请看文末

(3)执行移位操作，并判断移出为的状态，若移出位为1，则在与16#A001做异或运算。程序如图1-3所示

图1-3执行移位操作

(4)利用指针，指针加1，指向下一个地址，取出下一个地址之后再进行重复以上步骤效验，直到数据都效验完，程序退出FOR循环。程序如图1-4所示

图1-4指针加1

(5)对计算结果进行高低字节交换，把结果输出。程序如图1-5所示

图1-5高低字节交换

(6)在“MAIN”程序中通过按钮的触发调用“CRC效验程序”子程序。

案例源程序下载，请看文末

验证一：写入数据到VB0至VB5中，CRC效验值存储在VW100中

CRC效验计算小助手(与程序中计算相符)：

验证二：写入数据到VB0至VB5中，CRC效验值存储在VW100中

CRC效验计算小助手计算(与程序中计算相符)：
