I/O 模块 数字量模块 SIEMENS代理商 6ES7521-1BH10-0AA0

I/O 模块 数字量模块 SIEMENS代理商 6ES7521-1BH10-0AA0

I/O 模块 数字量模块 SIEMENS代理商 6ES7521-1BH10-0AA0

I/O 模块 数字量模块 SIEMENS代理商 6ES7521-1BH10-0AA0

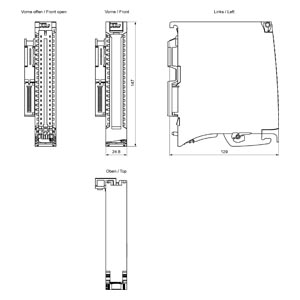

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

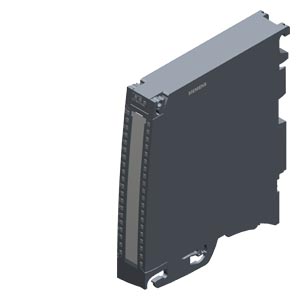

SIMATIC S7-1500， 数字输入模块， 16 数字输入 x 24 V DC 总线适配器， 16 通道分成组，每组 16， 输入延迟典型值 3.2ms， 输入端类型 3（IEC 61131）; 供货范围包括前连接器 直插式

可持续性

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

20.3 x 15.1 x 4.00 厘米

净重

0.316公斤

S7-1500模块系列

标准型CPU模块代理商    SIEMENS代理商

紧凑型CPU模块代理商

高防护等级CPU模块代理商

分布型CPU模块代理商

开放型CPU第二代模块代理商

软控制器模块代理商

分布型CPU通信模块代理商

ETET 200pro CPU连接模块代理商

CPU存储卡代理商

CPU通信模块代理商

连接模块代理商        SIEMENS代理商

ET200MP有源背板模块代理商

ET 200MP接口模块代理商

接口模块代理商

电源管理模块代理商

模拟量输出模块代理商

模拟量输入模块代理商

模拟量输入/输出模块代理商

数字量输出模块代理商

工艺模块代理商

通讯模块代理商

安装导轨代理商

Step1：把MC卡插到读卡器，再将读卡器插入电脑。(注意不能对其进行格式化操作，否则会损坏MC卡)如果MC卡处于写保护的状态的话，我们需要滑动MC卡上左侧的保护开关，使它离开LOCK的位置就可以了。

  Step2：在博途软件的项目树下，找到读卡器/USB存储器里面的识别到的存储卡，点击属性，就可以对MC卡的类型进行设置。

  1、传送卡

  将MC卡设置为传送模式时，我们可以将程序从MC卡复制到CPU，当把MC卡插上后，CPU会清除内部装载存储器中的用户程序和强制值等，将程序卡中的程序，复制到CPU的内部装载存储器里面，传送完成后，我们必须取下存储卡。

  我们也可以使用MC卡清除PLC设置的密码，我们将一张空的传送卡插入到PLC的插卡槽，CPU会清除所有程序和设置的密码，这是传送卡的另一个功能。

  操作步骤如下：

  Step1：先组态CPU的启动参数，在设备视图中选择CPU，在属性-常规中选择启动项进行设置(未组态启动参数，CPU不能自动切换到运行状态)

  Step2：将空的MC卡插入读卡器中，再插到电脑(如果存储卡中存储有内容，删除内容即可，切勿格式化)

  Step3：在博途软件中将卡的类型设置为传送模式，表示把该卡设置为传送卡。

  Step4：把编写好的项目程序放到存储卡中，在项目树中选择CPU设备，将该CPU拖动到存储卡中，当弹出“下载预览”对话框后点击下载，就可以把程序复制到传送卡上。

  Step5：在断电情况下把MC卡插入到PLC中，重新上电后，CPU会将程序复制到PLC的内部装载存储器，复制过程中，RUN/STOP呈绿色和黄色交替闪烁，当RUN/STOP为黄色闪烁时，表示程序复制完成，此时可以取下存储卡。

  2、程序卡

  MC卡可以用来作为外部装载存储器，作为外部装载存储器时所有的程序和数据都在卡中，这时候CPU内部集成的装载存储器中是没有项目文件的，这样的好处就是可以在更换CPU时不需要重新下载项目文件。

  操作步骤如下：

  Step1：参考前面的方法设置存储卡的类型，把卡的类型设置为程序模式，断电情况下将MC卡插入到CPU卡槽，重新上电。

  Step2：使用博途软件下载项目到存储卡中。我们使用了存储卡作为外部装载存储器的话，CPU在运行时不能拔出MC卡，否则PLC会自动停止，ERROR故障指示灯会出现红色的闪烁状态。

  3、固件升级

  使用MC卡对PLC进行固件升级，需要注意必须使用24M以上的存储卡才行。CPU的固件信息可以在博途软件项目树下的“在线与诊断功能”中进行查询，选择固件更新选项，就可以查看CPU当前的固件版本。固件升级时应该注意的是，每个订货号对应的CPU都有相应的固件，我们需要下载对应的固件版本才行。

  操作步骤如下：

  Step1：参考前面的方法设置存储卡的类型，把卡的类型设置为固件升级。

  Step2：把下载下来的固件解压缩，存放到存储卡的根目录中，我们可以看到有“FWUPDATE.S7S”和“S7_JOB.S7S”这两个文件。

  Step3：断电情况下将MC卡插入CPU卡槽，对PLC重新上电会自动启动固件更新动作。
