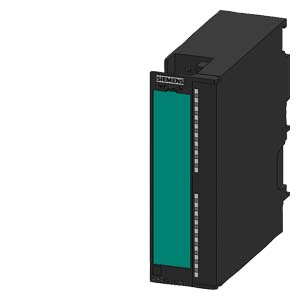

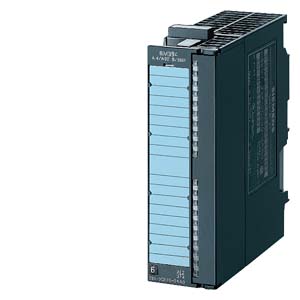

SIMATIC S7-300代理商6ES7334-0CE01-0AA0模拟模块 SM 334

 SIMATIC S7-300代理商6ES7334-0CE01-0AA0模拟模块 SM 334

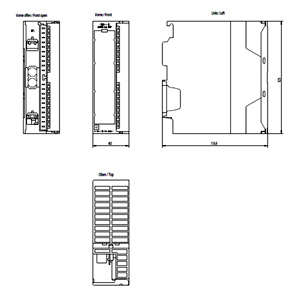

下载 M-CAD 和 E-CAD 的产品图片和数据 （4）

备件* SIMATIC S7-300，模拟模块 SM 334，非隔离 4 模拟输入/2 模拟输出，1 个 20 极， 牵拉和插接，带有主动 背板总线是可行的

生命周期状态

产品取消

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

14.9 x 13.1 x 5.2 厘米

净重

0.243公斤

西门子CPU代理商  西门子CPU模块代理商  西门子CPU 控制器代理商  西门子S7-1500CPU代理商  西门子S7-1500中央处理单元 冗余 CPU代理商

西门子S7-1500 冗余CPU代理商  西门子SIMATIC S7-1500R代理商  西门子冗余 CPU代理商  冗余 CPU CPU 1513R-1 PN代理商

西门子S7-300CPU代理商   西门子S7-200CPU代理商     SIEMENS代理商

西门子S7-400 CPU代理商  西门子S7-1200CPU代理商  西门子S7-200 SMART CPU代理商  西门子ET200CPU代理商  西门子S7-1200 G2 CPU代理商

S7-1200 G2 CPU西门子CPU 1212C代理商  CPU 1212FC模块代理商  CPU 1214C模块代理商  CPU 1214FC模块S7-1200 G2代理商

3、模拟量输出模块

S7-1200 PLC有2AQ和4AQ两种模拟量输出模块，可以输出±10V的电压信号、4-20mA或0-20mA的电流信号。下面以SM1232 2AQ为例看一些模块的接线。

该模块有2个通道，每个通道有两个端子，比如0M和0，其中0M相当于公共端。模拟量输出的接线比较简单，直接对应接到两个端子上就可以了。

4、模拟量扩展信号板

我们除了可以选择扩展模拟来实现模拟量信号的采集和输出，还可以扩展信号板。对于模拟量输入信号板的选择中，我们可以选择标准的电压或电流信号输入信号板SB1231，也可以选择专用于温度测量的热电阻SB1231 RTD和热电偶SB1231 TC信号板。其实信号板的接线方法和模拟量模块的接线方法是类似的，当然也有些部分有点区别。下面分别来看一下吧。

对于信号板SB1231，可以接收电压信号，也可以接收二线制或四线制传感器输出的电流信号，这个跟模拟量输入模块有些区别，它没有三线制的电流信号的接法。

该信号板有4个端子，分别是R、0 、0 、0-，当接电压信号时，R和0 不需要短接，当接电流信号时，需要将R和0 短接起来。

对于SB1231 RTD 和SB1231 TC信号板，提供了一个通道用于接热电阻和热电偶。热电阻分为二线制、三线制和四线制三种类型的传感器，接入SB1231 RTD时接线方法有所不同，热电阻信号板有4个端子，M 、M-、I 、I-，热电偶信号板只有2个端子0 和0-，接线图如下图所示。

模拟量信号板除了有模拟量输入之外，还有模拟量输出信号板SB1322，这个信号板可以输出一路±10V的电压信号或者0-20mA的电流信号。

该信号板只有两个端子0M和0，接线的时候对应接上去就可以了，接线图如下图所示。
