SIEMENS 冗余控制器6ES7517-3HP00-0AB0

SIEMENS 冗余控制器6ES7517-3HP00-0AB0

SIEMENS 冗余控制器6ES7517-3HP00-0AB0

SIEMENS 冗余控制器6ES7517-3HP00-0AB0

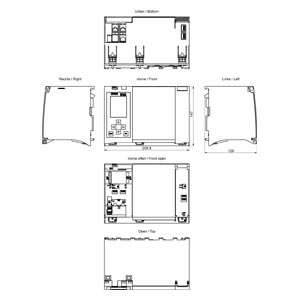

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

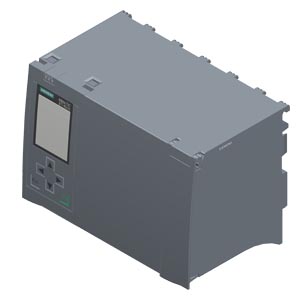

SIMATIC S7-1500H， CPU 1517H-3 PN， 中央处理器，带 内存 2 MB 用于 程序和 8 MB 用于数据， 第 1 个接口：PROFINET RT 带双端口交换机， 第 2 接口：PROFINET， 3./4.接口：H-SYNC， 需要 SIMATIC 存储卡

可持续性

生命周期状态

逐步淘汰公告

产品类别

A: 问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

26.5 x 21.2 x 18.2 cm

净重

2.26 Kg

西门子授权代理商  西门子授权一级代理商  德国西门子授权代理商  西门子授权上海区代理商  西门子工业自动化代理商  西门子工业模块代理商

西门子plc总代理商  西门子plc分销商  西门子plc经销商  西门子授权中国代理商  西门子工业自动化模块代理商  西门子PLC代理商

西门子PLC模块代理商   西门子PLC小型可编程控制器代理商   西门子中型可编程控制器代理商  西门子PLC编程控制器  西门子电源模块代理商

西门子60W电源模块代理商  西门子25W电源模块代理商  西门子电源代理商  西门子60W电源管理模块代理商

3.OMRON公司的PLC网络

  OMRON PLC网络类型较多，功能齐全，可以适用各种层次工业自动化网络的不同需要。如图3所示为OMRON公司的PLC网络系统的结构体系示意图。

  图3 OMRON公司的PLC网络

  OMRON的PLC网络结构体系大体分为三个层次：信息层、控制层和器件层。信息层是Zui高层，负责系统的管理与决策，除了Ethemet网外，HOST Link网也可算在其中，因为HOST Link网主要用于计算机对PLC的管理和监控。控制层是中间层，负责生产过程的监控、协调和优化，该层的网络有SYSMAC NET、SYSMAC Link、Controller Link和PLC Link网。器件层是Zui低层，为现场总线网，直接面对现场器件和设备，负责现场信号的采集及执行元件的驱动，有CompoBus/D、CompoBus/S和Remote I/O网。

  Ethernet属于大型网，它的信息处理功能很强，支持FINS通信、TCP/IP和UDP/IP的Socket(接驳)服务、FTP服务。HOST Link网是OMRON推出较早、使用较广的一种网。上位计算机使用HOST通信协议与PLC通信，可以对网中的各台PLC进行管理与监控。

  SYSMAC NET网属于大型网，是光纤环网，主要是实现有大容量数据链接和节点间信息通信。它适用于地理范围广、控制区域大的场合，是一种大型集散控制的网络。SYSMAC Link网属于中型网，采用总线结构，适用于中规模集散控制的网络。Controller Link网(控制器网)是 SYSMAC Link网的简化，相比而言，规模要小一些，但实现简单。PLC Link网的主要功能是各台PLC建立数据链接(容量较小)，实现数据信息共享，它适用于控制范围较大，需要多台PLC参与控制且控制环节相互关联的场合。

  CompoBus/D是一种开放、多主控的器件网，开放性是其特色。它采用了美国AB公司制定的DeviceNet通信规约，只要符合DeviceNet标准，就可以接入其中。其主要功能有远程开关量和远程模拟量的I/O控制及信息通信。这是一种较为理想的控制功能齐全、配置灵活、实现方便的控制网络。CompoBus/S也为器件网，是一种高速ON/OFF现场控制总线，使用CompoBus/S专用通信协议。CompoBus/S的功能虽不及CompoBus/D，但它实现简单，通信速度更快，主要功能有远程开关量的I/O控制。Remote I/O网实际上是PLC I/O点的远程扩展，适用于工业自动化的现场控制。

  Controller Link网推出时间较晚，只有新型号PLC(如C200H、CV、CS1、CQM1H等)才能入网，随着Controller Link网的不断发展和完善，其功能已覆盖了控制层其它三种网络。

  目前，在信息层、控制层和器件层这三个网络层次上，OMRON主推Ethernet、Controller Link和CompoBus/D三种网。
