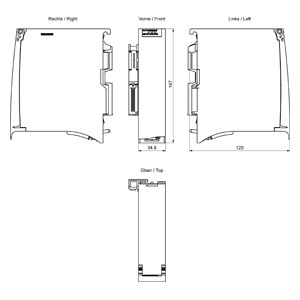

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

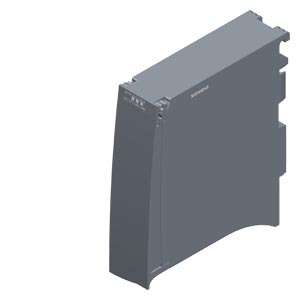

SIMATIC S7-1500， CM PTP RS422/485 HF 通讯模块，用于 串行连接 RS-422 和 RS-485， 空闲端口，3964(R)，USS， Modbus RTU 主站，从站， 250000 Bit/s， 15 针 Sub-D 插座

生命周期状态

有效产品

产品类别

A: 问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

15.2 x 14.9 x 4.7 cm

净重

0.265 Kg
