6EP1334-3BA10电源模块 SIEMENS电源代理商

6EP1334-3BA10电源模块 SIEMENS电源代理商

6EP1334-3BA10电源模块 SIEMENS电源代理商

6EP1334-3BA10电源模块 SIEMENS电源代理商

下载 M-CAD 和 E-CAD 的产品图片和数据 （6）

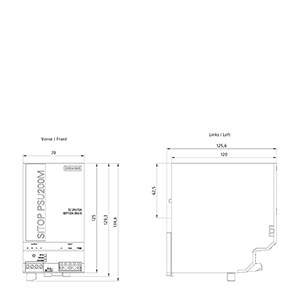

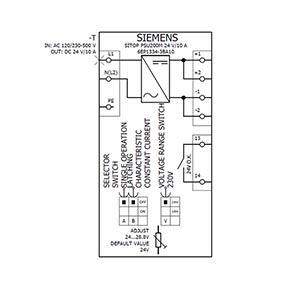

SITOP PSU200M 10 A 稳定电源输入：120/230-500 V 交流输出：24 V DC/10 A

可持续性

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

17.00 x 16.00 x 10.00 厘米

净重

0.8公斤

西门子CPU代理商  西门子CPU模块代理商  西门子CPU 控制器代理商  西门子S7-1500CPU代理商  西门子S7-1500中央处理单元 冗余 CPU代理商

西门子S7-1500 冗余CPU代理商  西门子SIMATIC S7-1500R代理商  西门子冗余 CPU代理商  冗余 CPU CPU 1513R-1 PN代理商

西门子S7-300CPU代理商   西门子S7-200CPU代理商     SIEMENS代理商

西门子S7-400 CPU代理商  西门子S7-1200CPU代理商  西门子S7-200 SMART CPU代理商  西门子ET200CPU代理商  西门子S7-1200 G2 CPU代理商

S7-1200 G2 CPU西门子CPU 1212C代理商  CPU 1212FC模块代理商  CPU 1214C模块代理商  CPU 1214FC模块S7-1200 G2代理商

1. 供电系统可靠性设计

  (1) PLC电源设计。一般而言，PLC的基本电源一般有使用AC100V/240V与DC24V两种类型。

  当PLC采用AC100V/240V供电时，通常允许输入电源电压波动范围为-15%～ 10%。如：选择额定输入电压为AC100V时，通常允许输入电压的变化范围为AC85～10V；选择额定输入电压为AC240V时，允许的变化范围为AC200~AC264V。PLC对外部交流电源的频率要求较低，允许的频率变化范围通常为±3Hz，即选择额定输入频率为50Hz时，允许输入频率的变化范围为47~53Hz；选择额定输入频率为60Hz时，允许输入频率的变化范围为57~63Hz。

  当PLC使用DC24V电源时，一般允许输入电压的变化范围为-15%~ 20%(即DC20.4~28.8V，如Siemens PLC)，部分PLC可以达到-35%～ 30%(即DC15.6~31.2V，如三菱Q系列PLC)。与其他计算机控制系统相比，它对输入电源的要求相对较低，通常容易满足要求。

  但为了保证PLC的正常工作，抑制线路干扰，对于交流ACIOOV/240V供电的PLC，原则上应在电源输入回路加入隔离变压器、浪涌吸收器或者采取稳压措施。PLC输入电源要与设备动力电源、交流控制回路电源、交流输出电源分离配线，并具有独立的保护回路与独立的隔离变压器。

  对于首流DC24V供电的PLC，原则上应采用稳压电源供电；至少应通过三相桥式整流、滤波后进行供电；一般不能使用仅通过单相桥式整流的直流电源直接对PLC进行供电。PLC输入电源要与设备直流动力电源、直流控制回路电源、直流输出电源分离配线，并具有独立的保护回路，在系统组成较复杂时，应使用独立的稳压电源单独对PLC供电。

  当系统采用模块化结构时，电源模块的容量应保证满足PLC系统对电源容量的要求，电源模块的额定输出容量应大于系统中全部组成模块所消耗的功率总和，并且留有20%~30%的余量。

  (2) I/O装置外部电源。I/O外部电源是指用于PLC源输入模块、PLC输出模块、输入传感器(如接近开关等)、输出执行元件的电源。

  用于PLC输入信号的外部电源一般为DC24V。由于输入信号的电压波动可能直接影响到PLC输入状态的变化，故对其要求较高，原则上应采用稳压电源供电；至少应通过三相桥式整流、滤波后进行供电，不能使用仅通过单相桥式整流的直流电源，以防止输入信号采样的错误。

  用于PLC输出信号的外部电源与PLC的输出形式及负载要求有关，可以是交流，也可以是直流。特别在当采用继电器接点输出时，电源要求完全取决于负载。

  通常情况下，PLC对输出电源的要求要低于输入电源。如：对于直流24V中间继电器、电磁阀类负载、一般可以使用单相桥式整流的直流电源。当PLC的输出需要作为系统其他控制装置(如CNC等)的输入时，必须根据后者的要求选择输出电源。

  (3) PLC总供电系统。总供电系统的设计，必须根据控制对象的性质、技术要求、系统的组成情况、使用环境条件等进行具体分析，后面将给出PLC控制系统硬件设计示范实例，以供读者参考。

  作为PLC总供电系统基本设计原则，应注意如下几个方面：

  1) 在系统中，与PLC有关的全部电源，均可以通过设备的总电源开关进行分断，实现与电网的隔离。

  2) PLC作为系统主要的控制装置，原则上应在设备总电源接通后，无须其他启动操作，即可以立即投入工作，以便控制系统对控制对象实施有效的监控。

  3) 对于使用基本单元与扩展单元的控制系统，扩展单元的电源应先于基本单元或接通，以便基本单元对扩展单元实施有效的监控。

  4) 用于PLC输入信号的外部电源，可以与PLC基本电源共用，但回路中必须安装独立的保护器件(如断路器等)。

  5) 独立设置用于PLC输入信号的外部电源时，此电源应在设备总电源接通后，立即投入工作，以便PLC通过输入信号对设备的现行状态实施有效的监控。

  6) 用于PLC输出信号的外部电源，可以与输入电源共用或进行独立设置。对于组成复杂、执行元件较多的控制系统，可根据需要设置多个电源。

  7) 当PLC输出使用外部公用电源时，应根据输出对象的不同，分类设置多路保护(如断路器等)，且每一类输出的电源接通次序应有所区别。设计应保证PLC的各类输出电源的通断，受强电控制回路“互锁”条件的约束与控制。

  8) 用于系统中其他控制回路的电源，在电压相(如 DC24V控制问路)，可以与PLC的输入或输出电源共用，但必须安装有独立的保护元件(如断路器等)。
