6ES7138-6AA01-0BA0模块 SIEMENS工业模块代理商

6ES7138-6AA01-0BA0模块 SIEMENS工业模块代理商

6ES7138-6AA01-0BA0模块 SIEMENS工业模块代理商

6ES7138-6AA01-0BA0模块 SIEMENS工业模块代理商

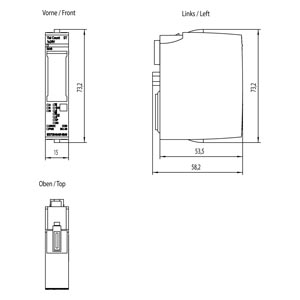

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

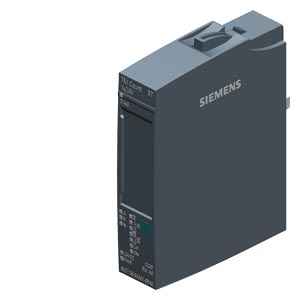

SIMATIC ET 200SP， TM 计数 1x 24V 计数器模块，1 个通道用于 24V 增量或 脉冲编码器， 3 DI，2 DQ， 适合用于 A0 类型的基座单元， 包装数量：1 件，

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

7.7 x 6.8 x 2.4 厘米

净重

0.049公斤

西门子授权代理商  西门子授权一级代理商  德国西门子授权代理商  西门子授权上海区代理商  西门子工业自动化代理商  西门子工业模块代理商

西门子plc总代理商  西门子plc分销商  西门子plc经销商  西门子授权中国代理商  西门子工业自动化模块代理商  西门子PLC代理商

西门子PLC模块代理商   西门子PLC小型可编程控制器代理商   西门子中型可编程控制器代理商  西门子PLC编程控制器  西门子电源模块代理商

西门子60W电源模块代理商  西门子25W电源模块代理商  西门子电源代理商  西门子60W电源管理模块代理商

西门子驱动技术一级代理商  西门子V90变频器代理商     西门子电机代理商  西门子变频器代理商   西门子驱动器代理商  西门子V90驱动器代理商

西门子V20驱动器代理商   西门子V20变频器代理商   西门子200-240V驱动代理商  西门子V90电机代理商  西门子G120C变频器代理商

3G3RV-ZV1变频器的主接线一般有6个端子，其中输入端子R、S、T接三相电源；输出端子U、V、W接三相电动机。切记不能接反，否则，将损毁变频器。有的变频器能以单相220V作电源，此时，单相电源接到变频器的R、N输入端，输出端子U、V、W仍输出三相对称的交流电，可接三相电动机。运行时，确认在正转指令下电动机是否正转。电动机反转时，任意交换输出端子U、V、W中的2个端子或将正、反运行指令交换即可。

  电源输入端子(R、S、T)与电源之间必须通过与变频器相适合的断路器(MCCB)和接触器(MC)来连接。断路器(MCCB)容量大致要等于变频器额定输出电流的1.5～2倍。

  变频器输入侧接线的注意事项：当使用接触器强制变频器停止时，再生制动功能不起作用，电动机将自由运行至停止。通过接触器停止变频器运行的频率过高，则会导致变频器发生故障。用数字式操作器运行时，在恢复供电后不会进行自动运行。在使用制动电阻器单元时，应将制动单元的热敏继电器接点接入接触器的线圈控制线路，当线路出现故障时，自动切断变频器工作的主回路。

  主回路输出侧的接线

  ①端子台与负载的连接。输出端子U/T1、V/T2、W/T3与电动机出口线U、V、W 连接。运转时，应确认正转指令是否使电动机处于正转状态。若电动机处于反转状态，则应交换输出端子U/T1、V/T2、W/T3间的任意两条。

  ②严禁电源连接至输出端子。输出端子U/T1、V/T2、W/T3禁止与电源连接。若将输出端子连接电源，会引起变频器内部损坏。

  ③严禁输出端子的电路接地。不要直接用手接触输出端子，也不要让输出线接触变频器外壳，否则可能引起触电或接地等异常危险。应充分注意不要使输出线短路。

  ④不能使用进相电容及抗干扰滤波器。禁止输出端子与进相电容或LC/RC抗干扰滤波器连接。与这些设备连接可能引起变频器损坏。

  ⑤热敏继电器的设置。为了保护因电动机过热引起事故，变频器带有电子热敏保护功能、使用一台变频器驱动多台电动机或多极电动机时，应在变频器与电动机之间设置热动型热敏继电器(THR)，并将n6-06(电动机保护功能选择)的参数设定为“2”(保护功能无效)。组成通过热敏继电器接点使主回路输入侧电磁接触器OFF的控制。

  变频器输出侧接线的注意事项：切勿将电源接到输出端子U、V、W上。如果将电压施加在输出端子上，会导致内部的变频部分损坏。

  切勿直接用手接触输出端子，或让输出线接触变频器的外壳。否则，会造成触电和短路的危险。切勿使输出线短路。

  变频器与电动机之间的接线距离较长时，电缆上的高频漏电流就会增加，从而引起变频器输出电流的增加，影响外围机器的正常运行。参考表1-34来调整载波频率(用C6-01、C6-02设定)。

  连接变频器的接地线时，必须使接地端子臼接地。接地线不能与焊接机及动力设备的地线共用，且接地线连接接地极的导线不应过长。由于变频器会产生漏电电流，与接地点距离太远，会使接地端子的电位不稳定。

  接地电阻的选择：对于200V级的变频器，接地电阻应小于100Ω。对于400V级的变频器，接地电阻应小于10Ω。
