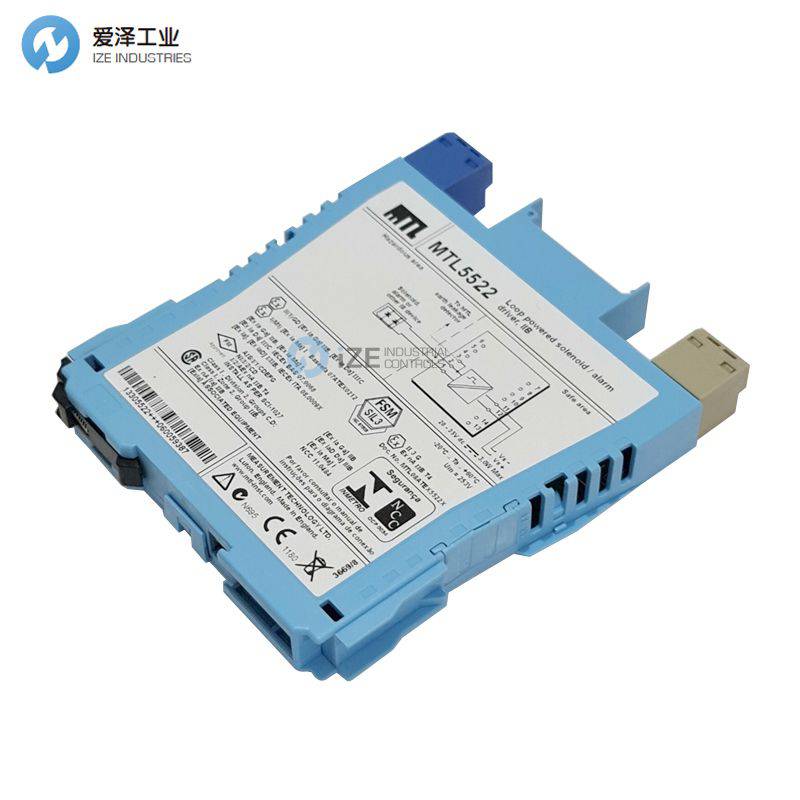

MTL模块MTL5522

MTL系列产品，是伊顿公司(EATON)的Crouse-Hinds系列产品的一部分。

MTL模块MTL5522技术参数

产品类型： 电磁阀/报警驱动器

产品规格

类型： 磁环供电，IIB

区域分类： 危险/分类区域

标准类型：

IEC

IECEx/ATEX

IECEx/ATEX危险等级： 区域0

Zui低环境工作温度： -20°C

Zui高环境工作温度： 60°C

Zui低环境储存温度： -40°C

Zui高环境储存温度： 80°C

湿度： 5-95%相对湿度

信号类型： 数字输出

响应时间： 在100毫秒内输出达到Zui终值的10%

通道数量： 1

接线容量： 接受Zui高2.5mm²的绞合或单芯导体

安装方式： T型35mm DIN导轨

电磁兼容性： EN61326

波纹： Zui大输出的<0.5%，峰峰值

根据IEC61508的安全完整性等级： SIL1和SIL3

电气连接： 压接端子

电源： 20-35 Vdc

电流消耗： 24V时为125mA

电流限制： Zui小70mA

Zui大输入电压： 20-35 Vdc

Zui小输出电压： 70mA时为10.7V

Zui大输出电压： 从158Ω提供24V

电隔离： 安全区域电路与电源之间250V rms

LED指示： 有

LED颜色 - 状态： 黄色

功耗： 24V时为1.4W

MTL5573

General specifications

Product Name：Eaton Crouse-Hinds series MTL5500 solenoid/alarm driver

Catalog Number：MTL5522 - FSM ASSESSED

Product Length/Depth：109.8 mm

Product Height：118.8 mm

Product Width：15.8 mm

Product Weight：150 g

Global Catalog：MTL5522

Product Type：Solenoid/alarm driver

Product specifications

Type：Loop-powered, IIB

Area classification：Hazardous/Classified Locations

Standards type：

IEC

IECEx/ATEX

IECEx/ATEX hazardous rating：Zone 0

Minimum Ambient Operating Temperature：-20 °C

Maximum Ambient Operating Temperature：60 °C

Minimum Ambient Storage Temperature：-40 °C

Maximum Ambient Storage Temperature：80 °C

Humidity：5-95% relative humidity

Signal Type：Digital output

Response Time：Output within 10% of final value within 100ms

Number of Channels：1

Terminal Capacity：Accepts conductors of up to 2.5mm2 stranded or single-core

Mounting Method：T-section 35mm DIN rail

EMC：EN61326

Ripple：<0.5% of maximum output, peak-to-peak

Safety Integrity Level According to IEC61508：SIL1 and SIL3

Electrical Connection：Crimp ferrules

Power Supply：20-35 Vdc

Current Consumption：125mA at 24V

Current Limit：70mA minimum

Maximum Input Voltage：20-35 Vdc

Minimum Output Voltage：10.7V at 70mA

Maximum Output Voltage：24V from 158Ω

Galvanic Isolation：250V rms between safe-area circuits and power supply

LED Indication：Yes

LED Color - Status：Yellow

Power Dissipation：1.4W at 24V
