SEA通信板S4516-DF1

SEA专门为两件式金属容器饮料和食品行业提供机器控制解决方案，包括罐装生产线。提供完整的控制解决方案，包括工程，面板制造以及全球协助和培训。

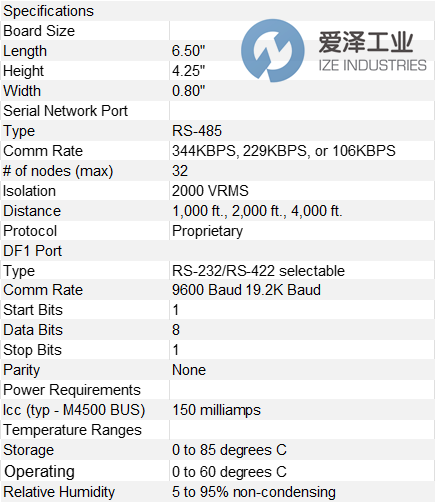

SEA通信板S4516-DF1技术参数

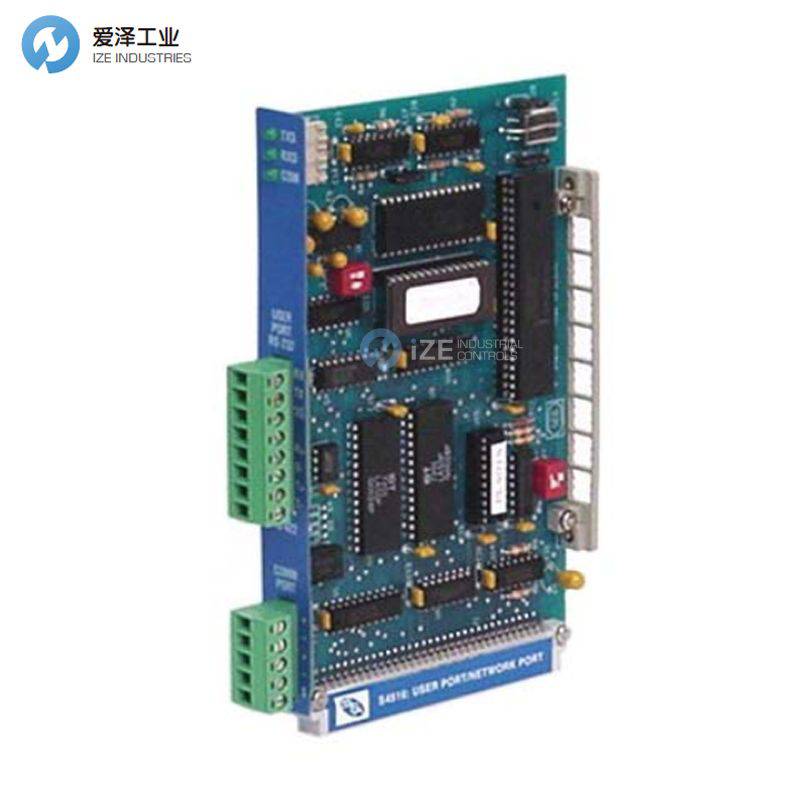

SEA通信板S4516-DF1介绍

S4516-DF1板卡适用于M4500系列模块，包含一个S3000串行网络接口端口和一个RS-232/RS-422 DF1端口，该端口支持Allen-Bradley DF1串行通信协议。S4516-DF1板卡使M4500模块能够通过S3000串行网络与其他 S3000、M4000 或 M4500模块/处理器进行通信。RS-232/RS-422 DF1端口允许与 A-B PLC（例如 PLC-5、SLC500 等）或支持A-B DF1协议的设备进行通信。一台M4500中可以安装多个S4516-DF1板卡（安装数量不超过该型号的插槽数量），从而可以使用多个S3000网络端口或RS-232/RS-422 DF1端口。

串行网络端口符合 S3000-N1 网络协议。该网络是一个高速（Zui高344KBPS）双绞线串行网络，采用主/从拓扑结构。一个网络上Zui多可连接32个M4500、S3000或M4000模块/处理器（节点）。网络节点间的通信通过驻留在作为主节点的用户应用程序中的命令 (sfunc13) 进行控制。串行网络波特率可通过软件配置（通过M4500中的用户程序），可选 106KBPS、229KBPS 或344KBPS。

The S4516-DF1, for use with the M4500 series of modules, contains one S3000 Serial Network Inter-face port and one RS-232/RS-422 DF1 Port which implements the Allen-Bradley DF1 serial communications protocol. The S4516-DF1 provides a means for an M4500 module to communicate to other S3000, M4000, or M4500 modules/processors via the S3000 serial network. The RS-232/RS-422 DF1 port allows communications to A-B PLCs (PLC-5,SLC500, etc) or devices that implement the A-B DF1 protocol. Multiple S4516-DF1 boards can be installed in one M4500 (up to the number of slots for that particular model) to allow the use of multi-ple S3000 network ports or RS-232/RS-422 DF1 ports.

The serial network port conforms to the S3000-N1 network protocol. This network is a high speed (up to 344KBPS), twisted pair, serial network configured in a master/slave topology. Up to 32 M4500,S3000, or M4000 modules/processors (nodes) can be connected on one network. Communications between the nodes on the network is controlled via commands (sfunc13) in the user application program resident in the node acting as the master. The serial network baud rate is software configurable (via the user's program in the M4500) for either 106KBPS, 229KBPS, or 344KBPS.

SEA通信板其他常用型号：

SEA S4516-DF1

SEA S4516

SEA S3016-505

SEA S4580

SEA S4273

SEA S4573

SEA S4569

SEA S4268

SEA S4568

SEA S4563

SEA Control Module NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供制造技术和设备。代理经营世界的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，于成为工业产品和解决方案的优质渠道。

如果有任何关于SEA控制模块S4516-DF1的疑问，请随时与我们沟通。我们将尽解决您的问题。
