CPU 1212C，DC/DC/DC，8DI/6DQ中央处理单元6ES7212-1AG50-0XB0

CPU 1212C，DC/DC/DC，8DI/6DQ中央处理单元6ES7212-1AG50-0XB0

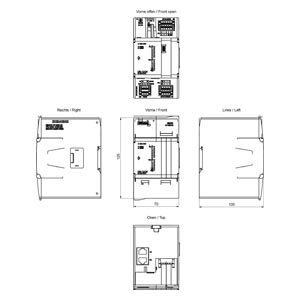

下载M-CAD和E-CAD的产品图片和数据（5）

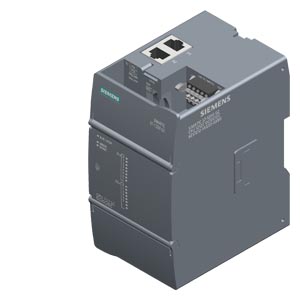

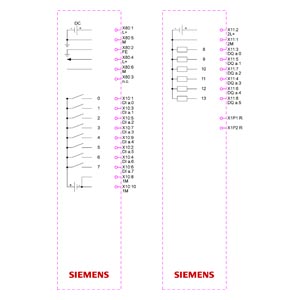

SIMATIC S7-1200 G2：紧凑型 CPU 1212C DC/DC/DC;电源：直流20.4-28.8伏直流;板载输入输出：8个DI 24 V直流;6台DO 24伏直流电;内存：程序 150 KB 数据：500 KB，保留率：20 KB

可持续性

产品生命周期

主动产物

产品类别

答：标准产品，即库存商品，可以在退货指南/期间内退货。

包装尺寸（长 x 宽 x 高）

136.00 x 80,00 x 110,00 毫米

净权重

0,319公斤

S7-200的网络通信协议

  S7-200支持多种通信协议,如点对点接口(PPI)、多点接口(MPI)和PROFIBUS。这些协议化于7层开放系统互联模型(0S1)，PPI和MPI协议通过PROFIBUS令牌环网实现,令牌环网是遵循1EC61158和欧洲标准EN50170的过程现场总线。它们都是基于字符的异步通信协议,带有起始位、8位数据、偶校验和1个停止位。通信帧由起始和结束字符、源和目的站地址、帧长度和数据完整性校验和组成。只要波特率相同,三个协议可以在网络中运行,不会相互影响。

  PROFIBUS网络使用RS-485标准双较线,一个网络段上多可连接32台设备。网络段的长度可达1 200m(与波特率有关)。采用中继指连接各网络段,可以在网络上连接更多的设各,网络可延长到9 600m。

  协议定义了主站和从站,主站可以对网络上另一个设备发山初始化申请,从站不初始化信息只响应来自主站的申请。

  协议支持一个网络上的127个地址(0-126),网络上多可有32个主站,网络上各设备的地址不能重登，运行STEP7-Mien/WIN32的计算机的默认地址为0,操作员面板的默认地址为1,可编程控制器的默认地址为2。

1.点对点接口协议(PPI)

  PPI(Point -to-Point)是主/从协议,网络上的S7-200 CPU均为从站，其他CPII SIMATIC编程器或TD200为主站。

  如果在用户程序中允许PPI主站模式,二些S7-200 CPU在RUN模式下可以作主站(见表712中SMB30的描述),它们可以用网络读(NETR)和网络写(NETW)指令读写其他CPU中的数据。S7-200 CPU作PPI主站时,还可以作为从站响应来自其他主站的通信申请。PPI没有限制可以有多少个主站与一个从站通信,在网络中多只能有32个主站。

  2.多点接口协议(MPI)

  MPI是集成在西门子公司的可编程序控制器、操作员界面和编程器上的集成通信接口，用于建立小型的通信网络。多可接32个节点,典型数据长度为64字节,大距离100me。

  MPI( Muli-Point)可以是主/主协议或主/从协议。S7-300 CPU作为网络主站,使用主/主协议，对S7-200CPU建立主/从连接,因为S7-200CPU是从站。

  MPI在两个相互通信的设备之间建立连接，一个连接可能是两个设备之间的非公用连接,另一个主站不能干涉两个设备之间已经建立的连接。主站可以短时间建立连接,或使连接长期断开。

  每个57-200 CPU支持四个们接每个EM277模块支持6个连接它们保留两个连接，其中一个龄SIMATIC缩程器或计算机.另一个给操作员而板。保留的连接不能被其他出光的主站(如CPU)使用。

  通过与S7-200 CPU建立一个非保留的连接,S7-300 CPU和S7-400 CPU可以和S7-200 CPU或EM277模块进行通信。利用XGET和XPUT指令,S7-300和S7-400可以读写S7-200。
