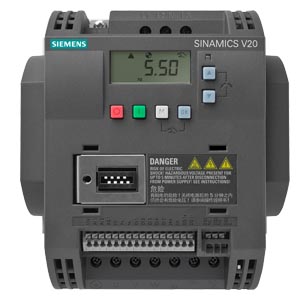

低压变频器6SL3210-5BE22-2UV1西门子驱动SINAMICS V20, 3AC 400V 2.2kW

低压变频器6SL3210-5BE22-2UV1西门子驱动SINAMICS V20, 3AC 400V 2.2kW

下载 M-CAD 和 E-CAD 的产品图片和数据 （6）

SINAMICS V20 380-480 V 3 AC -15/+10% 47-63Hz 额定功率 2.2kW，150% 过载 60 秒，未滤波 I/O：4 DI，2 DO，2 AI，1 AQ 现场总线： USS/MODBUS RTU，内置 BOP 保护：IP20/ UL 敞开式 规格：A 90x166x145.5（宽x高x深） 带集成制动单元

生命周期状态

有效产品

产品类别

C: 产品制造/生产到订单，无法重复使用或再利用，也不能通过信用退货。

包装尺寸（长 x 宽 x 高）

210.00 x 140.00 x 185.00 mm

净重

0.990 Kg

西门子电机代理商  西门子变频器代理商   西门子驱动器代理商  西门子V90驱动器代理商

西门子V20驱动器代理商   西门子V20变频器代理商   西门子200-240V驱动代理商  西门子V90电机代理商  西门子G120C变频器代理商

西门子G120C一体式变频器代理商   西门子S200驱动器代理商  西门子V90低压变频器代理商  西门子V20变频器代理商  西门子G120C驱动器变频器代理商  西门子200-240V驱动器代理商  西门子380-480V驱动器代理商   西门子200-240V变频器代理商   西门子380-480V变频器代理商

西门子CPU代理商  西门子CPU模块代理商  西门子CPU代理商  西门子S7-1500CPU代理商

01控制方式

即速度控制、转距控制、 PID 控制或其他方式。采取控制方式后，一般要根据控制精度进行静态或动态辨识。

02低运行频率

即电机运行的小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。低速时，其电缆中的电流也会增大，也会导致电缆发热。

03高运行频率

一般的变频器大频率到 60Hz ，有的甚至到 400 Hz ，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。

04载波频率

载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。

05电机参数

变频器在参数中设定电机的功率、电流、电压、转速、大频率，这些参数可以从电机铭牌中直接得到。

06 跳频

在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时；在控制压缩机时，要避免压缩机的振点。

07加减速时间

加速时间就是输出频率从 0 上升到大频率所需时间，减速时间是指从大频率下降到 0 所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出佳加减速时间。

08转矩提升

又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围 f/V 增大的方法。设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

09电子热过载保护

本功能为保护电动机过热而设置，它是变频器内 CPU 根据运转电流值和频率计算出电动机的温升，从而进行过热保护。本功能只适用于 “ 一拖一 ” 场合，而在 “ 一拖多 ” 时，则应在各台电动机上加装热继电器。

电子热保护设定值 (%)=[ 电动机额定电流 (A)/ 变频器额定输出电流 (A)]× 。

10频率限制

即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。在应用中按实际情况设定即可。此功能还可作限速使用，如有的皮带输送机，由于输送物料不太多，为减少机械和皮带的磨损，可采用变频器驱动，并将变频器上限频率设定为某一频率值，这样就可使皮带输送机运行在一个固定、较低的工作速度上。

11偏置频率

有的又叫偏差频率或频率偏差设定。其用途是当频率由外部模拟信号 ( 电压或电流 ) 进行设定时，可用此功能调整频率设定信号低时输出频率的高低 。有的变频器当频率设定信号为 0% 时，偏差值可作用在 0 ～ fmax 范围内，有的变频器 ( 如明电舍、三垦 ) 还可对偏置极性进行设定。如在调试中当频率设定信号为 0% 时，变频器输出频率不为 0Hz ，而为 xHz ，则此时将偏置频率设定为负的 xHz 即可使变频器输出频率为 0Hz 。

12频率设定信号增益

此功能仅在用外部模拟信号设定频率时才有效。它是用来弥补外部设定信号电压与变频器内电压 ( 10v) 的不一致问题；方便模拟设定信号电压的选择，设定时，当模拟输入信号为大时 ( 如 10v 、 5v 或 20mA) ，求出可输出 f/V 图形的频率百分数并以此为参数进行设定即可；如外部设定信号为 0 ～ 5v 时，若变频器输出频率为 0 ～ 50Hz ，则将增益信号设定为 200% 即可。

13转矩限制

可为驱动转矩限制和制动转矩限制两种。它是根据变频器输出电压和电流值，经 CPU 进行转矩计算，其可对加减速和恒速运行时的冲击负载恢复特性有显著改善。转矩限制功能可实现自动加速和减速控制。假设加减速时间小于负载惯量时间时，也能保证电动机按照转矩设定值自动加速和减速。

驱动转矩功能提供了强大的起动转矩，在稳态运转时，转矩功能将控制电动机转差，而将电动机转矩限制在大设定值内，当负载转矩突然增大时，甚至在加速时间设定过短时，也不会引起变频器跳闸。在加速时间设定过短时，电动机转矩也不会超过大设定值。驱动转矩大对起动有利，以设置为 80 ～  较妥。
制动转矩设定数值越小，其制动力越大，适合急加减速的场合，如制动转矩设定数值设置过大会出现过压报警现象。如制动转矩设定为 0% ，可使加到主电容器的再生总量接近于 0 ，从而使电动机在减速时，不使用制动电阻也能减速至停转而不会跳闸。但在有的负载上，如制动转矩设定为 0% 时，减速时会出现短暂空转现象，造成变频器反复起动，电流大幅度波动，严重时会使变频器跳闸，应引起注意。
