ET 200SP AI 2 x U/I 2-4-Fi HF西门子SIMATIC ET 200SP I/O 模块代理商

ET 200SP AI 2 x U/I 2-4-Fi HF西门子SIMATIC ET 200SP I/O 模块代理商

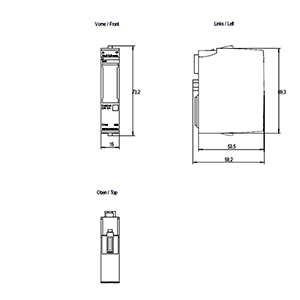

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

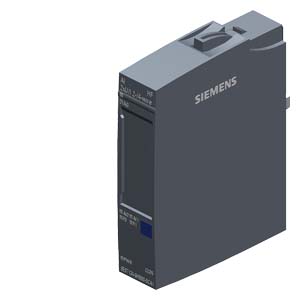

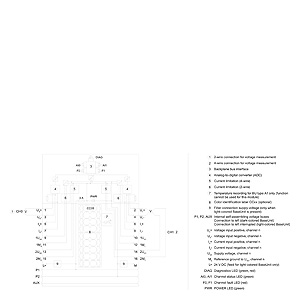

SIMATIC ET 200SP， 模拟式输入端模块， AI 2x U/I 2-，4 线制 High Feat.， 适合用于 A0 类型的基座单元，A1， 颜色代码 CC05， 通道诊断， 16 位，+/-0.1%

可持续性

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

7.5 x 7.00 x 2.4 厘米

净重

0.04公斤

西门子CPU代理商  西门子CPU模块代理商  西门子CPU 控制器代理商  西门子S7-1500CPU代理商  西门子S7-1500中央处理单元 冗余 CPU代理商

西门子S7-1500 冗余CPU代理商  西门子SIMATIC S7-1500R代理商  西门子冗余 CPU代理商  冗余 CPU CPU 1513R-1 PN代理商

西门子S7-300CPU代理商   西门子S7-200CPU代理商     SIEMENS代理商

西门子S7-400 CPU代理商  西门子S7-1200CPU代理商  西门子S7-200 SMART CPU代理商  西门子ET200CPU代理商  西门子S7-1200 G2 CPU代理商

S7-1200 G2 CPU西门子CPU 1212C代理商  CPU 1212FC模块代理商  CPU 1214C模块代理商  CPU 1214FC模块S7-1200 G2代理商

西门子授权代理商  西门子授权一级代理商  德国西门子授权代理商  西门子授权上海区代理商  西门子工业自动化代理商  西门子工业模块代理商

西门子plc总代理商  西门子plc分销商  西门子plc经销商  西门子授权中国代理商  西门子工业自动化模块代理商  西门子PLC代理商

西门子PLC模块代理商   西门子PLC小型可编程控制器代理商   西门子中型可编程控制器代理商  西门子PLC编程控制器  西门子电源模块代理商

西门子60W电源模块代理商  西门子25W电源模块代理商  西门子电源代理商  西门子60W电源管理模块代理商

1. 某卧式镗床“继电器-接触器”控制系统的电路图

  某卧式镗床"继电器-接触器"控制系统的电路图如图6-88所示，它包括主电路、控制电路、照明电路和信号指示电路。镗床的主轴电动机MI是双速异步电动机；中间继电器KA1和KA2控制主轴电动机的启动和停止；接触器KMI和KM2控制主轴电动机的正反转；接触器KM4、KM5和时间继电器KT控制主轴电动机的变速；接触器KM3用来短接串在定子回路的制动电阻。SQ1、SQ2和SO3、SQ4是变速操纵盘上的限位开关；SQ5和SQ6是主轴进刀与工作台移动互锁限位开关；SQ7和SQ8是镗头架和工作台的正、反向快速移动开关。

  图6-88 某卧式镗床“继电器-接触器”控制系统的电路图

  2. 卧式镗床PLC控制系统外部的实际接线图

  改造后的PLC控制系统外部的实际接线图如图6-89所示。主电路、照明电路和信号指示电路同原电路不变，其控制电路的功能由PLC实现。

  3. 卧式镗床PLC控制的梯形图和语句表程序

  根据PLC的实际接线图，再加上原“继电器-接触器”控制电路中KAl、KA2和KT分别与PLC内部的M300、M301和T37相对应，可设计出PLC控制的梯形图和语句表程序如图6-90所示。

  4. 设计说明

  设计过程中应注意梯形图与"继电器-接触器"电路图的区别。梯形图是一种软件，是PLC图形化的程序，PLC梯形图是串行工作的，而在"继电器-接触器"电路图中，各电气元器件可以动作(并行工作)。

  根据“继电器-接触器”电路图设计PLC的外部接线图和梯形图时应注意以下问题：

  (1) 应遵守梯形图语言中的语法规定。由于工作原理不同，梯形图不能照搬“继电器-接触器”电路中的某些处理方法。例如在继电器电路中，触点可以放在线圈的两侧，在梯形图中，线圈必须放在电路的Zui右边。

  图6-89 卧式镗床PLC控制系统外部的实际接线图

  (2) 适当的分离“继电器-接触器”电路图中的某些电路。设计“继电器-接触器”电路图时的一个基本原则是尽量减少图中使用的触点的个数，因为这可以节约成本，这往往会使某些线圈的控制电路交织在起。在设计梯形图时首要的问题是设计的思路要清楚，设计出的梯形图容易阅读和理解，并不是特别在意是否多用了几个触点，因为这不会增加硬件的成本，只是在输入程序时需要多花费一点时间。

  (3) 尽量减少PLC的输入和输出端子。PLC的价格与I/O端子数有关，减少输入、输出信号的点数是降低硬件费用的主要措施。在PLC的外部输入电路中，各输入端可以接动合触点或动断触点，也可用接触点组成的串、并联电路。PLC不能识别外部电路的结构和触点类型，只能识别外部电路的通断。

  (4) 代换时间继电器。物理时间继电器有通电延时型和断电延时型两种。通电延时型时间继电器其延时动作的触点有通电延时闭合和通电延时断开两种。断电延时型时间继电器，其延时动作的触点有断电延时闭合和断电延时断开两种。在用PLC控制时，时间继电器可以用PLC的定时器或计数器或者是两者的组合来代替。

  (5) 设置中间单元。在梯形图中，若多个线圈都受某一触点串、并联电路的控制。为了简化电路，在梯形图中可以设置中间单元，即用该电路来控制某存储位，在各线圈的控制电路中使用其动合触点。这种中间元件类似于"继电器-接触器"电路中的中间继电器。

  (6) 设立外部互锁电路。控制异步电动机正反转的交流接触器如果动作，将会造成三相电源短路。为了防止出现这样的事故，应在PLC外部设置硬件互锁电路。

  (7) 重新确定外部负载的额定电压。PLC双向晶闸管输出模块一般只能驱动额定电压为AC220V的负载、如果系统原来的交流接触器的线圈电压为380V，应换成220V的线圈，或是设置外部中间继电器。
