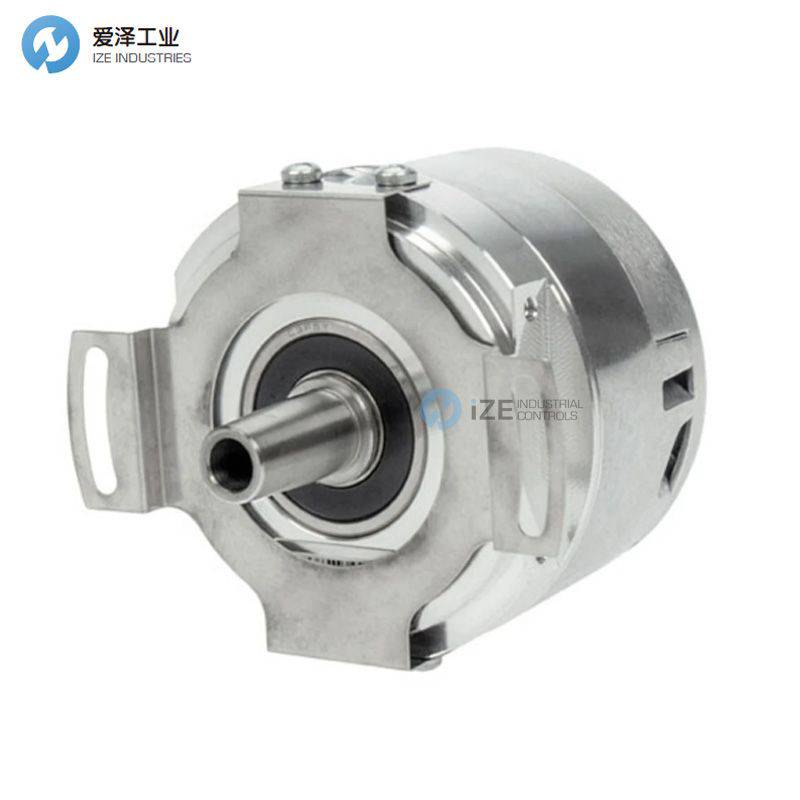

HENGSTLER编码器AD58S1224E2.1KDQ3

HENGSTLER编码器3技术参数

HENGSTLER编码器AD58系列产品介绍

Hengstler AD58系列是一个高性能的光学juedui值编码器系列，专为集成到无刷直流（BLDC）伺服电机而设计。单圈分辨率高达24位，多圈分辨率高达12位，为CNC、精密定位和高分辨率打印等苛刻的应用提供jingque反馈。AD58E和AD58S型号在严苛环境中内置耐用性和安全功能，分别符合SIL 3和SIL 2标准。AD58E还包括ACURO®link安全接口及对于编码器和电机绕组的集成温度监控。

ACURO AD58juedui值编码器系列

编码器类型：单圈和多圈光学编码器，具有真正的齿轮多圈技术

工作温度：Zui高可达+120°C

性能：为无刷伺服电机提供全数字化、高速反馈

AD58 - 标准编码器，配备SSI、BiSS和可选的正弦波输出

分辨率：高达22位单圈+12位多圈

信号输出：可选的1 Vpp正弦波，谐波失真小于1%

带宽：高达500 kHz

AD58S和AD58E – 带有和ACURO® link接口的安全编码器

功能安全：SIL2 / PL d / Category 3（AD58S）、SIL3 / PL e / Cat. 3（AD58E）

分辨率：高达24位单圈+12位多圈

监控：电机温度记录和编码器温度监控

The Hengstler AD58 series is a high-performance optical absolute encoder line designed for integration into BLDC servo motors. With single-turn resolutions up to 24 bits and multi-turn up to 12 bits, it delivers precise feedback for demanding applications like CNC, precision positioning, and high-resolution printing. Built for durability in harsh environments, the AD58E and AD58S models offer advanced safety features, meeting SIL 3 and SIL 2 standards respectively. The AD58E also includes the ACURO®link secure interface and integrated temperature monitoring for both encoder and motor winding..

ACURO AD58 Absolute Encoder Series

Encoder type: Singleturn and multiturn optical encoder with true geared multiturn technology

Operating temperature: Up to +120 °C

Performance: Fully digital, high-speed feedback for bless servomotors

AD58 - Standard encoder with SSI, BiSS, and optional sinewave output

Resolution: Up to 22-bit singleturn + 12-bit multiturn

Signal output: Optional 1 Vpp sinewave with<1% harmonic distortion

Bandwidth: Up to 500 kHz

AD58S and AD58E – Safety encoders with and ACURO® link interfaces

Functional safety: SIL2 / PL d / Category 3 (AD58S), SIL3 / PL e / Cat. 3 (AD58E)

Resolution: Up to 24-bit singleturn + 12-bit multiturn

Monitoring: Motor temperature logging and encoder temperature monitoring
