SIEMENS驱动代理商6SL3100-1AE31-0AB1驱动器

SIEMENS驱动代理商6SL3100-1AE31-0AB1驱动器

SIEMENS驱动代理商6SL3100-1AE31-0AB1驱动器

SIEMENS驱动代理商6SL3100-1AE31-0AB1驱动器

下载 M-CAD 和 E-CAD 的产品图片和数据 （3）

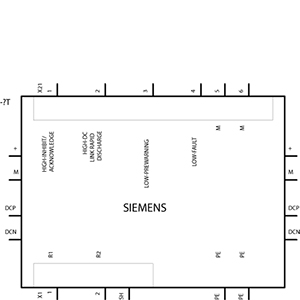

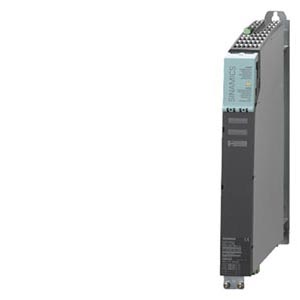

SINAMICS 制动模块输入：600V DC 输出：峰值 100kW/2S 组件 涂漆

生命周期状态

有效产品

产品类别

C: 产品制造/生产到订单，无法重复使用或再利用，也不能通过信用退货。

包装尺寸（长 x 宽 x 高）

未提供

净重

4.1公斤

西门子EM223数字量模块6ES7223-1BM22-0XA8

西门子EM223数字量模块6ES7223-1PM22-0XA8    SIMATIC

西门子PLC电源模块6ES7507-0RA00-0AB0

西门子PLC电源模块6ES7505-0RA00-0AB0

西门子PLC电源模块6ES7505-0KA00-0AB0

西门子电源管理模块6ES7507-0RA00-0AB0

西门子电源管理模块6ES7505-0RA00-0AB0

西门子电源管理模块6ES7505-0KA00-0AB0

西门子60W电源模块6ES7507-0RA00-0AB0

西门子60W电源模块6ES7505-0RA00-0AB0

西门子25W电源模块6ES7505-0KA00-0AB0    SIMATIC

西门子模拟量模块6ES7532-5HF00-0AB0

西门子模拟量模块6ES7532-5NB00-0AB0

定时器、计数器的应用

1、延时断开电路

  图1所示为定时器构成的延时断开电路。当输入继电器X002闭合时，输出继电器Y003得电并由本身的触点自锁，由于X002的动断(常闭)触点断开，使T50线圈不能得电;当输入继电器X002断开时，其动断触点闭合，T50线圈得电，经过15 s后设定值减到0，T50的动断触点断开，Y003线圈失电。

图1 延时断开电路

2、延时闭合/断开电路

  图2所示为延时闭合/断开电路。图中有两个定时器T50和T51，用于延时闭合和延时断开。当输入X000闭合时，T50得电，延时5 s后，T50的动合触点闭合，Y004得电且自锁;当输入X000断开时，其动断触点闭合，T51得电，延时5 s后，T51的动断触点断开，Y004线圈解除自锁断电。

图2 延时闭合/断开电路

3、脉冲振荡电路

在plc的内部也有一些特殊的辅助继电器可以产生一定周期的脉冲信号，例如，M8011、M8012的周期分别为10 ms、100 ms，但在实际中经常需要其他周期和形式的脉冲信号发生器。图3所示的脉冲振荡电路可以产生50 s的脉冲信号。当X000闭合后，脉冲振荡电路开始工作，T50经过30 s后，其动合触点闭合，T51开始延时，经过20 s后T51触点动作，其动断触点使T50断开，再经过30 s后T50动合触点又使T51断开，一个周期结束。在一个周期中T50触点闭合20 s，断开30 s，而T51触点只闭合一个扫描周期的时间。只要X000闭合，脉冲振荡电路就一直循环工作，直到X000断开为止。

图3 脉冲振荡电路

4、定时器的扩展

PLC的定时器有一定的定时设定范围。如果需要超出定时设定范围，可通过几个定时器串联，或者将定时器和计数器串联使用，达到扩充设定值的目的。图4所示为定时器的扩展电路。图中通过两个定时器的串联使用，可以实现延时1300 s。在图中T0的设定值为800 s，T1的设定值为500 s。当X000闭合时，T0就开始计时，当到达800 s时，T0的动合触点闭合，使T1得电开始计时，再延时500 s后，T1的动合触点闭合，Y000线圈得电，共延时1300 s。多个定时器的串级组合的总延时时间为各定时器设定值之和。

图4 定时器的串级组合

5、定时器和计数器的串级组合使用

  图5所示为定时器和计数器的串级组合使用，该电路可以获得100×300 s=30 000 s 的延时。图中T0的设定值为100 s，当X000闭合时，T0线圈得电开始计时，当100 s延时时间到，T0的动断触点断开，使T0自动复位，在T0线圈得电后又可以开始计时。(http://www.diangon.com/版权所有)在电路中，T0的动合触点每隔100 s闭合一次，计数器计一次数，当计到300次时，C0的动合触点闭合，Y001线圈得电。

图5 定时器与计数器的串级组合
