PB连接器，90度，无PG插座 RS485 总线连接器 6ES7972-0BA52-0XA0

PB连接器，90度，无PG插座 RS485 总线连接器 6ES7972-0BA52-0XA0PB连接器，90度，无PG插座 RS485 总线连接器 6ES7972-0BA52-0XA0

PB连接器，90度，无PG插座 RS485 总线连接器 6ES7972-0BA52-0XA0

PB连接器，90度，无PG插座 RS485 总线连接器 6ES7972-0BA52-0XA0

西门子S7-400 CPU代理商  西门子S7-1200CPU代理商  西门子S7-200 SMART CPU代理商  西门子ET200CPU代理商  西门子S7-1200 G2 CPU代理商

S7-1200 G2 CPU西门子CPU 1212C代理商  CPU 1212FC模块代理商  CPU 1214C模块代理商  CPU 1214FC模块S7-1200 G2代理商

西门子交换机代理商  西门子XB116 非管理型 IE 交换机代理商    西门子SCALANCE XC116非管理型 IE 交换机代理商  CPU 1216模块参数

西门子编程电缆代理商    西门子网线代理商  西门子以太网电缆代理商  西门子低压控制经销商  西门子断路器代理商    西门子继电器代理商

西门子精致面板代理   西门子触摸屏代理商  西门子SMART LINE 精彩系列面板代理商  SIMATIC HMI 操作面板代理商  西门子DP电缆代理商

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

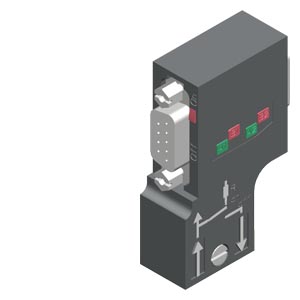

SIMATIC DP，连接器 针对 PROFIBUS Zui多至 12 MBit/s 90° 电缆出线， 绝缘压穿连接 Fast-Connect，不带 PG 编程设备插座 15.8x 59x 35.6mm（宽x高x深）

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

7.7 x 6.8 x 3.2 厘米

净重

0.038公斤

一般地可认为编程元件和继电接触器的元件类似、具有线圈和常开常闭触点。触点的状态随着线圈的状态而变化，即当线圈披选中(通电)时，常开触点闭合，常闭触点断开，当线圈失去选中条件时，常闭接通，常开断开。从实质上来说，某个元件被选中，只是代表这个元件的存储单元置1，失去选中条件只是这个存储单元置0，由于元件只是存储单元，可以无限次地访问。

数据结构

在PLC内部结构和用户应用程序中使用着大量的数据。这些数据从结构或数制上具有以下几种形式。

(1)十进制数

十进制数在PLC中又称字数据。它主要存在于定时器和计数器的设定值K;辅助继电器、定时器、计数器、状态继电器等的编号;定时器和计数器当前值等方面。

(2)二进制数

十进制数、八进制数、十六进制数、BCD码在PLC内部均是以二进制数的形态存在。但使用外围设备进行系统运行监控显示时，会还原成原来的数制。一位二进制数在PLC中又称位数据。它主要存在于各类继电器、定时器、计数器的触点及线圈。

(3)八进制数

FX系列PLC的输入继电器、输出继电器的地址编号采用八进制。

(4)十六进制数

十六进制数用于指定应用指令中的操作数或指定动作。

(5)BCD码

BCD码是以4位二进制数表示与其对应的一位十进制数的方法。PLC中的十进制数常以BCD码的形态出现，它还常用于BCD输出形式的数字式开关或七段码的显示器控制等方面。

(6)常数K、H

常数是PLC内部定时器、计数器、应用指令不可分割的一部分。常数K用来表示十进制数，16位常数的范围为-32768～ 32767，32位常数的范围为-2147483648～ 2147483647。

常数H用来表示十六进制数，十六进制包括0～9和A～F这16个数字，16位常数的范围为0～FFFF，32位常数的范围为0～FFFFFFFF。

软元件(内部继电器)

软元件简称元件。将PLC内部存储器的每一个存储单元均称为元件，各个元件与PLC的监控程序、用户的应用程序合作，会产生或模拟出不同的功能。当元件产生的是继电器功能时，称这类元件为软继电器，简称继电器，它不是物理意义上的实物器件，而是一定的存储单元与程序的结合产物。后面介绍的各类继电器、定时器、计数器都指此类软元件。

元件的数量及类别是由PLC监控程序规定的，它的规模决定着PLC整体功能及数据处理的能力。我们在使用PLC时，主要查看相关的操作手册。表1表示

FX 2N系列PLC软元件一览表。

表1 FX 2N系列PLC软元件一览表

(1)输入继电器(X)

输入继电器是PLC中用来专门存储系统输入信号的内部虚拟继电器。它又被称为输入的映像区，它可以有无数个动合触点和动断触点，在plc编程中可以随意使用。这类继电器的状态不能用程序驱动，只能用输入信号驱动。FX系列PLC的输入继电器采用八进制编号。FX 2N系列PLC带扩展时，输入继电器Zui多可达184点，其编号为X0～X7、X10～X17…X260～X267。

(2)输出继电器(Y)

输出继电器是PLC中专门用来将运算结果信号经输出接口电路及输出端子送达并控制外部负载的虚拟继电器。它在PLC内部直接与输出接口电路相连，它有无数个动合触点与动断触点，这些动合与动断触点可在PLC编程时随意使用。外部信号无法直接驱动输出继电器，它只能用程序驱动。FX系列PLC的输出继电器采用八进制编号。FX 2N系列PLC带扩展时，输出继电器Zui多可达184点，其编号为Y0～Y267。
