PB FC 标准线缆 500 米（CN）6XV1851-4AT50

PB FC 标准线缆 500 米（CN）6XV1851-4AT50

PB FC 标准线缆 500 米（CN）6XV1851-4AT50

PB FC 标准线缆 500 米（CN）6XV1851-4AT50

下载 M-CAD 和 E-CAD 的产品图片和数据 （1）

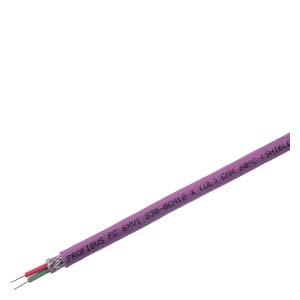

PROFIBUS FC 标准电缆， 2 芯总线，有屏蔽，特殊结构用于 快速安装，供货单位： 500m

生命周期状态

有效产品

产品类别

C: 产品制造/生产到订单，无法重复使用或再利用，也不能通过信用退货。

包装尺寸（长 x 宽 x 高）

50.00 x 50.00 x 40.00 厘米

净重

44.00公斤

西门子授权代理商  西门子授权一级代理商  德国西门子授权代理商  西门子授权上海区代理商  西门子工业自动化代理商  西门子工业模块代理商

西门子plc总代理商  西门子plc分销商  西门子plc经销商  西门子授权中国代理商  西门子工业自动化模块代理商  西门子PLC代理商

西门子PLC模块代理商   西门子PLC小型可编程控制器代理商   西门子中型可编程控制器代理商  西门子PLC编程控制器  西门子电源模块代理商

西门子60W电源模块代理商  西门子25W电源模块代理商  西门子电源代理商  西门子60W电源管理模块代理商

使用具有RS-232/PPI多台主设备电缆的调制解调器

  使用RS-232/PPI多台主设备电缆将调制解调器的RS-232通信端口连接到S7-200CPU。如图6-46所示。

  (1)1号开关、2号开关和3号开关用于设置波特率。

  (2)5号开关用于选择PPI或PPI/自由端口模式。

  (3)6号开关用于选择本地(等同于数据通信设备-DCE)或远程(等同于数据终端装置-DTE)模式。

  (4)7号开关用于选择10位或11位PPI协议。

  5号开关用于选择运行于PPI模式，或是运行于PPI/自由端口模式。如果使用STEP7-Micro/WIN通过调制解调器与S7-200进行通信，则选择PPI模式(5号开关=1)。否则，选择PPI/自由端口模式(5号开关=0)。

  RS-232/PPI多台主设备电缆的7号开关将为PPI/自由端口模式选择10位或11位模式。只有在通过处于PPI/自由端口模式的调制解调器将S7-200连接到STEP7-Micro/WIN时，才使用7号开关。否则，将7号开关设置为11位模式，以确保其他设备的正确操作。

  RS-232/PPI多台主设备电缆的6号开关，将允许把电缆的RS-232端口设置为本地(DCE)模式或远程(DTE)模式。

  (1)如果使用的是具有STEP7-Micro/WIN的RS-232/PPI多台主设备电缆，或RS-232/PPI多台主设备电缆已连接到计算机,则将RS-232/PPI多台主设备电缆设置为局部(DCE)模式。

  (2)如果使用的是具有调制解调器(它属于DCE设备)的RS-232/PPI多台主设备电缆，则将RS-232/PPI多台主设备电缆设置为远程(DTE)模式。

  图6-47所示为通用调制解调器适配器的插针分配。

  I)PPI模式

  使用为PPI模式(5号开关=1)所设置的RS-232/PPI多台主设备电缆，一般选择远程模式(6号开关=1)用于调制解调器的操作。选择远程模式将导致电缆发送字符串“AT”，并在每次加电时等待调制解调器响应。当电话调制解调器按照该顺序确定波特率时，无线调制解调器通常不接受AT命令。

  为了正确使用无线调制解调器，必须选择本地模式(6号开关=0)，并在电缆

  的RS-232连接器与无线调制解调器的RS-232端口之间使用一个空转的调制解调器适配器。空转调制解调器适配器在9针对9针或9针对25针配置下均可使用。

  无线调制解调器可以分别在9.6 kbaud、19.2 kbaud、38.4 kbaud、57.6 kbaud或115.2kbaud波特率下运行。RS-232/PPI多台主设备电缆在无线调制解调器传输第一个字符时，将自动调整到的这些波特率中的任一个。

  2)PPI/自由端口模式

  使用为PPIV自由端口模式(5号开关=O)所设置的RS-232/PPI多台主设备电缆，可选择用于无线调制解调器操作的远程模式(6号开关=1)。对电缆进行配置，以便其不发送任何AT命令来设置调制解调器。

  RS-232/PPI多台主设备电缆上的开关1、2、3将对波特率进行设置，如图6-46所示。选择与PLC和无线调制解调器波特率相对应的波特率设置。
