ET 200SP，AQ 2 x U/I 高特征 SIEMENS连接器6ES7135-6HB00-0CA1

ET 200SP，AQ 2 x U/I 高特征 SIEMENS连接器6ES7135-6HB00-0CA1

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

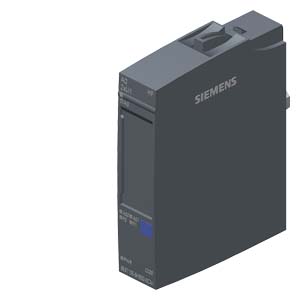

SIMATIC ET 200SP， 模拟式输出端模块， AQ 2x U/I High Feature 适合用于 A0 类型的基座单元，A1， 颜色代码 CC00， 通道诊断， 16 位，+/-0.1%

可持续性

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

7.5 x 7.00 x 2.4 厘米

净重

0.039公斤

西门子公司提供了两种类型的网络连接器，可用来方便地将多个设备连接到网络:标准网络连接器和包含有编程端口的连接器，该连接器允许将编程站或HMI设备连接到网络，且对现有网络连接没有任何干扰。编程端口连接器将把所有信号(包括电源插针)从S7-200完全传递到编程端口，它特别适用于连接由S7-200供电的设备，如TD200人机界面设备。

  两种连接器都有两套终端螺丝，分别用来连接出/入的网络电缆。两种连接器还具有转换开关，以便有选择地偏置和端接网络。网络电缆的偏置和端接如图6-39所示。

  5.选择用于网络的PPI多台主设备电缆或CP卡

  STEP 7-Micro/WIN支持RS-232/PPI多台主设备电缆和USB/PPI多台主设备电缆以及允许编程站(计算机或SIMATIC编程设备)作为网络主设备的多个CP卡，见表6-8。

  对于Zui高187.5 kbaud的波特率，PPI多台主设备电缆提供STEP 7-Micro/WIN与S7-200CPU或S7-20O网络之间Zui简单、Zui经济的连接。这两个型号的PPI多台主设备电缆均可使用，并都可用于STEP7-Micro/WIN与S7-200网络之间的本地连接。

  USB/PPI多台主设备电缆是一种即插即用设备，可用于支持USBV1.1端口的PC。在支持Zui高以187.5 kbaud波特率进行通信时，它将提供PC和S7-200网络之间的绝缘。连接好电缆，选择PC/PPI电缆作为接口、选择PPI协议，并在“PC连接”标签中将端口设置为USB即可。在使用STEP7-Micro/WIN时，每次只能有一个USB/PPI多台主设备电缆连接

  到PC.

  RS-232/PPI多台主设备电缆具有8个DIP开关，这些开关中有两个将用于配置运行STEP 7-Micro/WIN时的电缆:

  (1)若将电缆连接到PC，则选择PPI模式(5号开关=1)和本地操作(6号开关=0)。

  (2)若将电缆连接到调制解调器，则选择PPI模式(5号开关=1)和远程操作(6号开关=1)

  选择PC/PPI电缆作为接口，在“PC连接”标签下选择使用的RS-232端口。在PPI标签下，选择站地址和网络波特率。不需要进行其他选择，因为RS-232/PPI多台主设备电缆下的协议选择是自动的。

  USB/PPI和RS-232/PPI多台主设备电缆都具有LED，LED表示PC通信活动以及网络通信活动的指示:

  (1)Tx LED指示电缆正在传输信息给PC。

  (2)Rx LED指示电缆正在接收来自PC的信息。

  (3)PPILED指示电缆正在传输网络上的数据。因为多台主设备电缆是令牌的持有者，一旦STEP7-Micro/WIN启动通信，PPILED就将连续地闪烁。断开与STEP7-Micro/WIN的连接时，PPILED也将关闭。在等待加入网络时，PPILED将以1Hz的频率闪烁。

  CP卡包含有帮助编程站管理多台主设备网络的专用硬件，并可支持多个波特率下的不同协议。每个CP卡都提供有一个单独的RS-485端口，用于与网络的连接。CP5511PCMCIA卡具有一个适配器，可提供9插针D型端口。电缆的一端连接到CP卡的RS-485端口，电缆的另一端连接到网络上的编程端口连接线。

  如果使用的是具有PPI通信功能的CP卡，则STEP7-Micro/WIN将不支持在同一CP卡上运行的两个不同的应用程序。在通过CP卡将STEP7-Micro/WIN连接到网络之前，必须关闭其他应用程序。如果使用MPI或PROFIBUS通信，则允许多个STEP7-Micro/WIN应用程序通过网络进行通信
