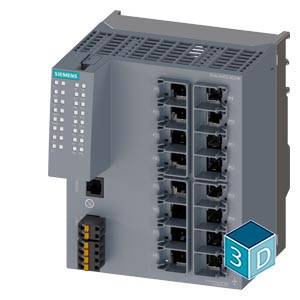

SCALANCE XC216， 可管理层面 2 IE 交换机6GK5216-0BA00-2AC2

SCALANCE XC216， 可管理层面 2 IE 交换机6GK5216-0BA00-2AC2SCALANCE XC216， 可管理层面 2 IE 交换机6GK5216-0BA00-2AC2

SCALANCE XC216， 可管理层面 2 IE 交换机6GK5216-0BA00-2AC2

SCALANCE XC216， 可管理层面 2 IE 交换机6GK5216-0BA00-2AC2

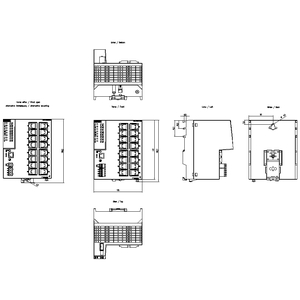

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

SCALANCE XC216， 可管理层面 2 IE 交换机; IEC 62443-4-2 认证; 16X 10/100 Mbit/s RJ45 端口; 1x 控制台端口，诊断 LED; 冗余电源; 温度范围 -40°C 至 +70°C; 安装： 凹顶导轨/S7 型轨/墙壁 Office 冗余功能特性（RSTP，VLAN,...）;PROFINET IO 设备; 以太网/IP 一致性; C 型插头插槽;

可持续性

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

125.00 x 140.00 x 150.00 毫米

净重

0.8公斤

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

可持续性

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

125.00 x 140.00 x 150.00 毫米

净重

0.8公斤

梯形图(Ladder Diagram，简写LAD)是Zui常用的PLC图形编程语言。梯形图与“继电器-接触器”控制系统的电路图很相似，具有直观易懂的优点，很容易被工厂熟悉“继电器-接触器”的电气人员掌握，它特别适用于开关量逻辑控制。有时也把梯形图称为电路或程序。梯形图示例如图1-43所示。

  LAD由触点、线圈和用方框表示的功能块组成。触点代表逻辑输入条件，如外部的开关，按钮和内部条件等;线圈通常代表逻辑输出结果，用来控制外部的指示灯、交流接触器和内部的输出条件等：功能块用来表示定时器、计数器或者数学运算等附加指令。

  在分析梯形图中的逻辑关系时，为了借用“继电器-接触器”控制系统电路图的分析方法，可以想象左右两侧垂直母线(右侧垂直母线可省略)之间有一个"左正右负"的直流电源，当图1-43的梯形图中0000的触点接通时，有一个假想的"能流"(PowerFlow)流过0500的线圈。利用能流这一概念，可以直观、形象、更好地理解和分析梯形图，能流只能从左向右流动。

  在PLC中，把触点和线圈等组成的独立电路称为网络(Network)，用编程软件生成的梯形图和语句表程序中有网络编号，允许以网络为单位，给梯形图加注释。在网络中，程序的逻辑运算按从左到右的方向执行，与能流的方向一致。各网络按从上到下的顺序执行，执行完成所有的网络后，返回到Zui上面的网络重新执行，使用编程软件可以直接生成和编辑。
