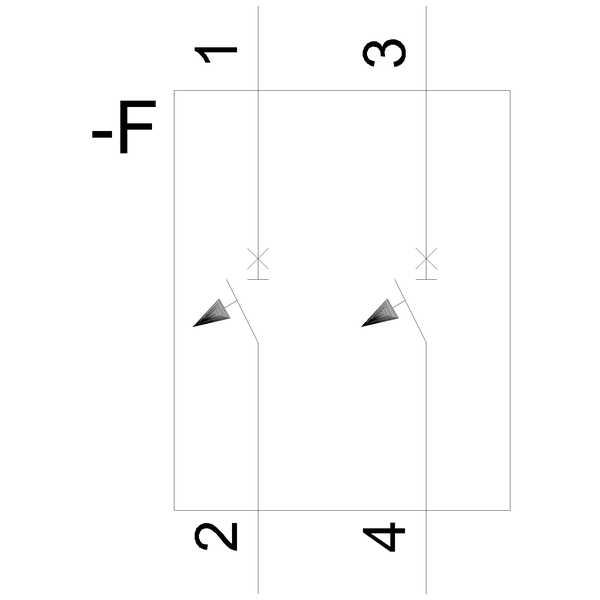

小型断路器 400V 6kA，2 极，C，10A 断路器 400V 6kA，2 极，C，10A

生命周期状态

有效产品

产品类别

B: 受限的或中期重复使用性

包装尺寸（长 x 宽 x 高）

未提供

净重

0.33公斤

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

小型断路器 400V 6kA，2 极，C，10A 断路器 400V 6kA，2 极，C，10A

生命周期状态

有效产品

产品类别

B: 受限的或中期重复使用性

包装尺寸（长 x 宽 x 高）

未提供

净重

0.33公斤

PLC的软件分为两大部分：系统软件与用户程序。系统软件由PLC制造商固化在机内，用以控制PLC本身的运行：用户程序由PLC的使用者编写并输入，用于控制外部对象的运行。

  1)系统软件

  系统软件又可分为系统管理程序、用户指令解释程序及标准程序模块和系统调用。

  (1)系统管理程序是系统软件中Zui重要的部分，主管控制 PLC的运作。其作用包括3个方面：一是运行管理，对控制PLC何时输入、何时输出、何时计算、何时自检、何时通信等做时间上的分配管理。二是存储空间管理，即生成用户环境，由它规定各种参数、程序的存放地址。将用户使用的数据参数、存储地址转化为实际的数据格式及物理存放地址，将有限的资源变为用户可很方便地直接使用的元件。例如，它可将有限个数的CTC扩展为上百个用户时钟和计数器。通过这部分程序，用户看到的就不是实际机器存储地址和CTC的地址了，而是按照用户数据结构排列的元件空间和程序存储空间。三是系统自检程序，它包括各种系统出错检验、用户程序语法检验、句法检验、警戒时钟运行等。

  PLC正是在系统管理程序的控制下，按部就班地工作的。

  (2)用户指令解释程序众所周知，任何计算机Zui终都是执行机器语言指令的。但用机器语言编程却是非常复杂的事情。PLC可用梯形图语言编程，把使用者直观易懂的梯形图变成机器懂得的机器语言，这就是解释程序的任务。解释程序将梯形图逐条解释，翻译成相应的机器语言指令，由CPU执行这些指令。

  (3)标准程序模块和系统调用这部分由许多独立的程序块组成，各程序块完成不同的功能，有些完成I/O处理，有些完成特殊运算等。PLC的各种具体工作都是由这部分程序来完成的，这部分程序的多少决定了PLC性能的强弱。

  整个系统软件是一个整体，其质量的好坏很大程度上影响PLC的性能。很多情况下，通过改进系统软件就可在不增加任何设备的条件下大大改善PLC的性能，PLC的生产厂家对PLC的系统软件都非常重视，例如，S7-200系列 PLC在推出后，西门子公司不断地将其系统软件进行改进完善，使其功能越来越强。

  2)用户程序

  用户程序是PLC的使用者针对具体控制对象编制的程序。它需要一个编程环境、一个程序结构和一个编程方法。

  用户环境也是由系统监控程序生成的。主要包括：用户数据结构、用户元件区、用户数据和程序存储区、用户参数区、文件存储区等。

  (1)用户数据结构：

  ①第一类为位数据：这是一类逻辑量(1位二进制数)，其值为“0或1”，它表示触点的通、断。触点接通状态为ON，触点断开状态为OFF。

  ②第二类为字节数据：其位长为8位，其数制形式有多种形式。1个字节可以表示8位二进制数、2位十六进制数、2位十进制数。

  ③第三类为字数据：其数制、位长、形式都有很多形式。1个字可以表示16位二进制数、4位十六进制数、4位十进制数。十进制数据通常都用BCD码表示，书写时冠以K字符，如K789。十六进制数据，书写时冠以H字符，如H78F。二进制数，书写时冠以B字符，如B0111-1000-111l。实际处理时还可选用八进制、AscII的形式。由于对控制精度的要求越来越高，不少PLC开始采用浮点数，它极大地提高了数据运算的精度。

  ④第四类为混合型数据：即同一个元件有位数据又有字数据。例如，T(定时器)和C(计数器)，它们的触点只有ON和OFF两种状态，是位数据，而它们的设定值和当前值寄存器又为字数据。

  (2)用户数据存储区：

  ①用户使用的每个I/O端，以及内部的每一个存储单元都称为元件。各种元件都有其固定的存储区(如I/O映像区)，即存储地址。给 PLC 中的I/O元件赋予地址的过程叫编址，不同的 PLCI/O的编址方法不完全相同。

  ②PLC的内部资源，如内部继电器、定时器、计数器和数据区，各个不同的PLC之间也有一些差异。这些内部资源都按一定的数据结构存放在用户数据存储区，正确使用用户数据存储区的资源才能编写好用户程序。

  用户程序结构大致可以分为3种：一是线性程序，这种结构是把一个工程分为多个小的程序块，这些程序块被依次排放在一个主程序中；二是分块程序，这种结构把一个工程中的各个程序块独立于主程序之外，工作时要由主程序一个个有序地去调用；三是结构化程序，这种结构是把一个工程中的具有相同功能的程序写成通用功能程序块，工程中的各个程序块都可以随时调用这些通用功能程序块。
