第 2 层交换机 SCALANCE X-000 非网管型6GK5005-0BA00-1AB2

第 2 层交换机 SCALANCE X-000 非网管型6GK5005-0BA00-1AB2第 2 层交换机 SCALANCE X-000 非网管型6GK5005-0BA00-1AB2

第 2 层交换机 SCALANCE X-000 非网管型6GK5005-0BA00-1AB2

第 2 层交换机 SCALANCE X-000 非网管型6GK5005-0BA00-1AB2

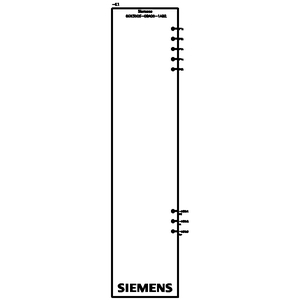

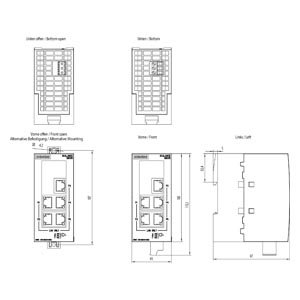

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

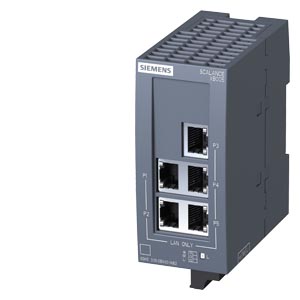

SCALANCE XB005 非网管型 工业以太网交换机针对 10/100 Mbit/s;用于架设 小型星状和 线状结构;LED 诊断， IP20,24V AC/DC 电源，带 5个 10/100 Mbit/s 双绞线接口及 RJ45 插座; 手册可供下载 .

可持续性

生命周期状态

有效产品

产品类别

答：问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

87.00 x 45.00 x 100.00 毫米

净重

0.254公斤

西门子S7-1500 冗余CPU代理商  西门子SIMATIC S7-1500R代理商  西门子冗余 CPU代理商  冗余 CPU CPU 1513R-1 PN代理商

西门子S7-300CPU代理商   西门子S7-200CPU代理商     SIEMENS代理商

西门子S7-400 CPU代理商  西门子S7-1200CPU代理商  西门子S7-200 SMART CPU代理商  西门子ET200CPU代理商  西门子S7-1200 G2 CPU代理商

S7-1200 G2 CPU西门子CPU 1212C代理商  CPU 1212FC模块代理商  CPU 1214C模块代理商  CPU 1214FC模块S7-1200 G2代理商

西门子交换机代理商  西门子XB116 非管理型 IE 交换机代理商    西门子SCALANCE XC116非管理型 IE 交换机代理商  CPU 1216模块参数

西门子编程电缆代理商    西门子网线代理商  西门子以太网电缆代理商  西门子低压控制经销商  西门子断路器代理商    西门子继电器代理商

西门子精致面板代理   西门子触摸屏代理商  西门子SMART LINE 精彩系列面板代理商  SIMATIC HMI 操作面板代理商  西门子DP电缆代理商

③分块式结构

  分块式结构体系的PLC程序由多个程序块组成，由统一的程序"组织块"对各程序块进行组织与调度，"组织块"根据规定的条件与顺序依次调用各程序块。

  采用了分块式结构体系的PLC程序，在实际处理过程中可以根据不同的外部输入条件与控制要求，每次循环扫描可以跳过某些程序块，仅对需要处理的程序块进行扫描，从而加快PLC程序的执行速度，缩短扫描时间。

  根据PLC的不同，分块式结构体系的PLC程序可以采用主、子程序结构，功能调用式结构与结构化编程等形式实现。

  a.主、子程序结构。采用主、子程序结构的PLC用户程序，一般可以由主程序、子程序、中断程序等不同的程序块所组成，并且按照规定的顺序排列(如在S7-200中，程序块按照主程序、子程序、中断程序的顺序依次排列)。

  在主、子程序结构程序中，主程序为PLC每次扫描都必须执行的程序块，必须重点予以编制;而子程序、中断程序则可以根据实际需要进行编写与调用。

  主、子程序结构的PLC程序与线性化结构相类似，如果程序中没有编制子程序、中断程序，只有主程序，它便成了线性结构的程序。

  b.功能调用式结构。功能调用式结构的PLC程序执行过程与主、子程序结构类似，但组成程序的各逻辑块按照不同的功能进行编排，无主、子之分。组成功能调用式结构的每一程序块都代表着控制对象的一组相对独立动作，逻辑块由特定的"块"进行统一的管理与调用。

  在S7-300/400系列PLC中，用于管理与调用的程序块称为组织块(OB1)，其余逻辑块分别称程序块(FC)、功能块(FB)、数据块(DB)等。

  一般而言，功能调用式PLC程序在CPU的一个扫描周期内，对同一程序块的调用次数不会超过一次;当超过一次时则称为“结构化编程”。

  c.结构化编程。结构化编程的程序结构形式与调用式完全相同，程序同样由多个程序块组成，并通过"组织块"对其进行组织与管理，但它采用了"参数化编程"的方法。

  采用结构化编程的程序，在同一PLC扫描周期内可以多次重复调用程序中的同一程序块，对于动作相同或相似的程序，可以通过在PLC程序中编写一个"公用程序块"、利用重复调用来实现。

  为了保证"公用程序块"能控制不同的对象，必须将组成程序的各种操作数进行"参数化"。

  (a)“公用程序块”中的所有信号的地址必须是可以变化的，即“公用程序块”中一般不能使用"地址"，而应采用"程序变量"(形式参数)进行编程。

  (b) 调用“公用程序块”前，为了使得程序中的所有信号有明确的含义，必须对“程序变量"(形式参数)进行赋值，即将"程序变量"定义成有明确含义的地址。CPU必须划分一个专门的存储器区域用于存储这些赋值参数。S7-300/400中的"局部变量堆栈L"与"即时数据块DI"就是为了实现这一目的而专门设定的存储区域。

  结构化编程的程序简洁，所占用的内存容量小，但需要涉及程序块、功能块、数据块、局部变量等概念，对编程人员的要求高。
